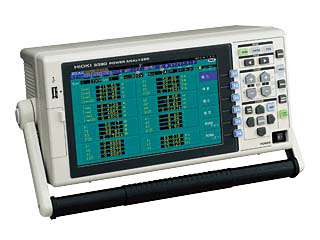

日置電機　パワーアナライザ　3390

インバータ2次側を最新の技術で測定

•モータ解析機能(電気角測定、ベクトル制御に対応)
•高速な高調波測定(50ms データ更新)
•インバータノイズ解析(FFT 機能)
•クランプセンサによる簡単なインバータ電力計測
•直接結線方式の電力計と同等な最高確度±0.16%を実現 (9709と組み合せ時)
•豊富なインタフェース(LAN, USB, CF カード)


<使用例>
・パワーコンディショナの測定(太陽光発電システムの評価)
・インバータモータの総合評価
・インバータの入出力特性評価
・電気自動車(EV)用急速充電器の効率測定
・三相インバータの入出力同期測定
・スイッチング電源の入出力電力測定
・ポンプの電力測定(インバータ:INV制御)
・位相制御ヒータの電力計測
・水力発電機の電力測定
・電気自動車(EV)向け急速充電器評価(入出力効率測定)
・真空ポンプの電力測定
・リニアモータ、サーボモータの検査
・スマートグリッドの研究用途
・インバータの周波数測定と高調波解析
・コンプレッサの電力測定
・電力変換器、高効率パワコンの変換効率測定
・電源供給システムの信頼性・省エネ性能の確証実験用途
・太陽光発電の系統連系試験
・電源ラインの高次高調波測定
・非接触給電システムの電力評価
・太陽電池パネル・パワコンの評価試験
・住環境エネルギー機器の消費電力測定
・バッテリー充電性能評価(電気自動車走行試験)
・インバータ(INV)2次側の負荷測定
・サイリスタ制御機器の電力計測
・PMWモータ電力測定
・ハイブリッド(HEV)車載用インバータの負荷電力測定


<基本仕様 (確度保証期間 1年 (6か月確度、1年確度にて規定))>
測定ライン 単相2線, 単相3線, 三相3線, 三相4線
◇測定項目
電圧(U), 電流(I), 電圧・電流波形ピーク(Upk/Ipk), 有効電力(P), 無効電力(Q), 皮相電力(S), 力率(λ), 位相角(φ), 周波数(f), 電流積算(Ih), 電力積算(WP), 効率(η), 電圧・電流リプル率(Urf/Irf)
ノイズ測定(FFT演算):電圧/電流のRMSスペクトラム
高調波測定:実効値, 含有率, 位相角, 総合歪み率, 不平衡率
9791, 9793使用時 (オプション/上記に下記機能が追加): トルク, 回転数, 周波数, すべり, モータ出力
高調波測定 測定ch 数:4ch, 同期周波数範囲:0.5Hz〜5kHz, 解析次数:最大100次
ノイズ測定 測定ch 数:CH1 〜CH4 の1ch、解析最大周波数:100k/ 50k/ 20k/ 10k/ 5k/ 2kHz
◇測定レンジ
電圧: 15/30/60/150/300/600/1500 V
電流: *400 m/*800 mA/2/4/8/20A (20A定格センサ, *は9277センサ時)
　　　　4/8/20/40/80/200A (200A定格センサ)
　　　　1/2/5/10/20/50A (50A定格センサ)
　　　　10/20/50/100/200/500A (500A定格センサ)
電力: 6W〜2.25MW (結線設定および電圧・電流レンジの組合せによる)
周波数: 0.5 Hz〜5 kHz
◇基本確度
電圧: ±0.05%rdg. ±0.05%f.s.
電流: ±0.05%rdg. ±0.05%f.s. +組合せ電流センサ確度
電力: ±0.05%rdg. ±0.05%f.s. +組合せ電流センサ確度
同期周波数範囲 0.5Hz〜5kHz
周波数帯域 DC, 0.5Hz〜150kHz
データ更新レート 50ms (高調波測定:45Hz以下は測定周波数に依存)
表示更新レート 200ms (内部データ更新レートから独立, 波形・FFT は画面による)
データ保存インターバル時間　OFF, 50m/ 100m/ 200m/ 500msec, 1/ 5/ 10/ 15/ 30 秒, 1/ 5/ 10/ 15/ 30/ 60 分
インタフェース LAN, USB (通信/メモリ), RS-232C標準装備, CFカード, 同期制御
電源 AC100〜240V, 50/60Hz, 140VA
寸法　340W×170H×157Dmm
重量　4.8kg
付属品 取扱説明書×1, 測定ガイド×1, 電源コード×1 , 接地アダプタ×1, USBケーブル×1, D-sub用コネクタ×1 (9792, 9793装着時), カラーラベル×2



※3390本体のみでは電流・電力測定できません。
　測定目的に応じてオプションの電圧コード・電流センサを別途ご購入ください。
　また、データ収集にはPCカード(2GBまで)が必要です。
