日置電機　クランプオンパワーハイテスタ　3169

最大4回路のデマンドと高調波を同時測定

•同一電圧系統 最大4 回路のデマンドと高調波を同時に測定
•測定データはPC カードへ自動保存
•交流1 周期ごとの高速連続測定
•3169-01 は外部記録装置への高速D/A 出力付き



基本仕様(確度保証期間 1年)

測定ライン(測定可能回路数):
単相2線(4回路)、単相3線(2回路)、三相3線(2または1回路)、三相4線(1回路)※50/60Hz, 同一電圧系統による

測定項目:電圧, 電流, 有効・無効・皮相電力, 有効・無効電力量, 力率, 周波数, 高調波

電圧レンジ AC 150.00〜600.00 V, 3レンジ
電流レンジ AC 500.00 mA〜5.0000 kAまで (使用するセンサにより測定範囲が異なる)
電力レンジ 750.00 W〜900.00 kW (電圧/電流レンジと測定ラインの組合せにより決定)
基本確度 電圧 : ±0.2% rdg. ±0.1% f.s
電流 : ±0.2% rdg. ±0.1% f.s. + 電流センサ確度
有効電力 : ±0.2% rdg. ±0.1% f.s. + 電流センサ確度 (力率=1)
クランプオンセンサ9661 : ±0.3% rdg. ±0.01% f.s. (センサにより異なる)
測定方式 ディジタルサンプリング方式, PLL 同期または50/60Hz 固定クロック
表示更新レート 約2回/s(PCカードアクセス時,RS-232C通信時は除く)
取込みインターバル 標準: 1 〜30 秒, 1 〜60 分, 13 切替え
短時間: 1 周期ごと/0.1/0.2/0.5 秒 (瞬時値のみ)
周波数特性 基本波周波数45Hz〜66Hzにおいて,基本波の第50次まで±3% f.s. +[測定確度]
機能 誤結線チェック, 表示言語切替, 表示ホールド機能, バックアップ機能, 停電処理, キーロック機能, -01仕様のD/A出力で測定項目の4chアナログ出力可能 (DC ±5V f.s.)

電源:AC100V〜240V, 50/60Hz, 30VA max.

寸法・質量:210W×160H×60D mm , 1.2kg
●付属品
電圧コードL9438-53 ×1 (黒・赤・黄・青), 電源コード ×1, 接地アダプタ ×1, 取扱説明書 ×1, クイックスタートマニュアル ×1, CD-R ×1 (RS-232C 取扱説明), 入力コードラベル ×1, 接続ケーブル9441 ×1 (3169-01 のみ)

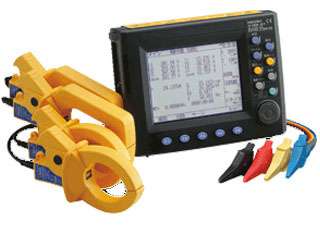

※画像のクランプオンセンサはオプションです。
3169本体のみでは、測定できません。
測定目的に応じてオプションのクランプオンセンサを別途ご購入下さい。
またデータ収集にはPCカード(512MBまで)が必要です。
