日置電機　電源品質アナライザ　3197

電源品質を手軽に監視できるトラブル解析装置

•単相2線/単相3線/三相3線/三相4線
•電源異常測定をおまかせ機能で簡単設定
•内部メモリに測定データを記録、USBでPCに接続
•付属アプリソフトでPCに測定データをダウンロードして解析可能


基本仕様(確度保証期間 1年)

測定ライン 単相2 線, 単相3 線, 三相3 線, 三相4線
電圧レンジ AC 600.0 V
電流レンジ AC 500.0 mA〜5.000 kAまで (使用するセンサにより測定範囲が異なります)
電力レンジ 300.0 W〜9.00 MW (電流レンジと測定ラインの組合せにより決定)
基本確度 電圧 : ±0.3% rdg. ±0.2% f.s
電流 : ±0.3% rdg. ±0.2% f.s. + 電流センサ確度
有効電力 : ±0.3% rdg. ±0.2% f.s. + 電流センサ確度 (力率=1)
測定機能 1. 電圧・電流実効値 (200 msecごと連続演算)
2. 電圧 (1/2) 実効値 (半周期更新の1周期連続演算)
3. 電流 (1/2) 実効値 (半周期ごと連続演算, 電圧半周期同期)
4. 周波数
5. 有効電力/ 無効電力/ 皮相電力/ 力率/ 変位力率/ 有効/ 無効電力量
6. デマンド (有効電力・無効電力)
7. 第50次までの高調波 (時系列の測定・記録不可)
8. 電圧/ 電流ピーク値
9. 総合高調波電圧歪み率
10. 電圧不平衡率
11. Kファクタ (時系列の記録不可)
12. 総合高調波電流歪み率 (時系列の記録不可)

イベント検出 1. 電圧スウェル・電圧ディップ・瞬時停電: 半周期ごとに1周期の電圧 (1/2) 実効値で検出
2. 突入電流: 半周期ごとに電流 (1/2) 実効値で検出
3. トランジェントオーバ電圧: 50 Vrms以上, 10kHz 〜 100kHz
4. 設定タイマによりイベント検出
5. キー操作によりイベント検出

記録イベント数 イベント波形: 50個, イベント電圧変動グラフ: 20個, インラッシュ電流グラフ: 1個, イベントカウンタ: 1000個
インタフェース USB 2.0(PCと接続用)
表示 4.7型STNカラーLCD
電源 ACアダプタ9418-15 (100〜240V, 50/60 Hz), バッテリパック9459, 連続使用時間 6 h (LCDバックライトオートOFF 5分), 23VA max.
寸法・質量 128W × 246H × 63Dmm, 1.2kg (バッテリパック 9459含む)

●付属品
電圧コードL9438-53 ×1セット (黒・赤・黄・青), ACアダプタ9418-15 ×1, バッテリパック9459 ×1, USBケーブル ×1, 入力端子ラベル ×1, 入力コードラベル ×1, CD-R (PCアプリソフト) ×1, ストラップ ×1, 携帯用ケース ×1, 測定ガイド ×1

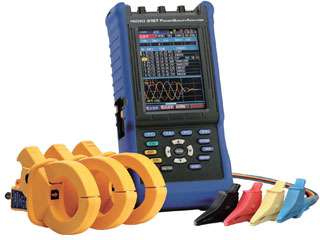

※画像のクランプオンセンサは、別売りです。
3197 本体のみで電圧測定はできます。 電流・電力測定にはオプションのクランプオンセンサを別途ご購入ください。
