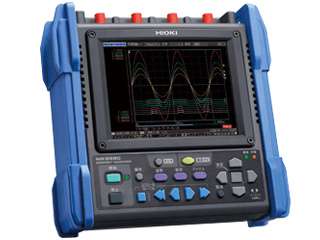

日置電機　メモリハイコーダ　MR8880

コンパクトサイズで、高電圧から微小信号まで簡単操作の本格派レコーダ

•CAT III 600Vの絶縁性能、480V系ラインを直接測定可能
•4ch 絶縁入力(三相電源ライン+1chを同時記録可能)
•過酷な環境に耐える、使用温度範囲:-10℃〜50℃
•耐衝撃性&耐振動性(プロテクタ標準装備)
•設定ナビ機能で、簡単に設定できる




製品アプリケーション(使用例)

潤滑油の効果測定

・瞬時停電や異常波形の記録
・電源ラインの実効値変動長期間記録
・三相モータの相電圧測定
・計装信号や各種センサの出力記録


基本仕様(確度保証期間 1年)

・チャネル数 アナログ 4ch +ロジック標準8ch
　※アナログ入力のch間と本体間は絶縁, ロジック入力のchは全て本体とGND共通
・測定レンジ(10divフルスケール)
　瞬時値, 実効値をchごと選択可能, 10mV〜100V/div, 13レンジ, 分解能 : レンジの1/640, 実効値: DC, 30Hz〜10kHz, クレストファクタ2
・最大定格電圧
　端子間: AC, DC 600V
　対地間: AC, DC 600V測定カテゴリIII
　AC, DC 300V測定カテゴリIV
・周波数特性 DC〜100 kHz (±3dB)
・時間軸
　(ハイスピード時) 100μs 〜100ms/div, 10レンジ, サンプリング周期:レンジの1/100
・記録間隔
　(リアルタイム時) 100μs 〜1min, 19 設定 (全ch同時サンプリング)
・測定機能 ハイスピード ( 高速記録), リアルタイム (実時間記録)
・メモリ容量 14ビット × 1Mワード/ch (1ワード=2 バイト)
・外部記憶装置 CFカードスロット × 1, USB 2.0メモリ × 1, (2GBまで)
・記録紙 [プリンタユニットMR9000をドッキング, オプション]: 112mm ×18m, ロール 型感熱記録紙, 記録
・速度: 10mm/s (アルカリ乾電池使用時は印字不可)
・表示部 5.7 型 VGA-TFTカラー液晶 (640 × 480ドット)
・表示言語設定 日本語, 英語
・通信インタフェース USB 2.0ミニB ×1, CF/USBメモリ内のファイルをPCへ転送, PC制御
・電源 ACアダプタZ1002: AC 100 〜240V (50/60 Hz), 11VA (リアルタイム保存時), 40VA (リアルタイム保存, プリンタ使用時)
バッテリパックZ1000: ※ACアダプタと併用時はアダプタ優先, ACアダプタによる充電 3h /連続使用時間 3h (バックライトON時)
単3 型アルカリ乾電池: (LR6) × 8/連続使用時間 40 分 (バックライトON時, プリンタ使用不可)
DC電源入力: DC 10 〜28V (接続コードは特注にてお受けします)
・寸法/質量
　205W × 199H × 67Dmm/1.76kg (バッテリパック含む)
　プリンタ装着時: 303W × 199H × 67Dmm, 2.26kg (バッテリパック含む)
・付属品 取扱説明書 × 1, ACアダプタZ1002 × 1, アルカリ乾電池ボックス × 1, ストラップ × 1, USBケーブル × 1, アプリ ケーションディスク(波形ビューワWv/通信コマンド表)× 1

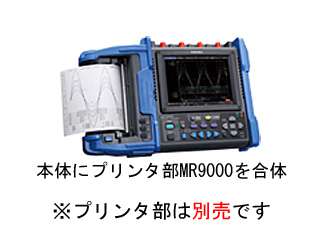

※プリンタ部は別売りです。

※本体には入力コード, バッテリパックは付属されていません。
また, プリンタユニットは別売オプションになっています。
用途に応じて別途ご購入ください。
