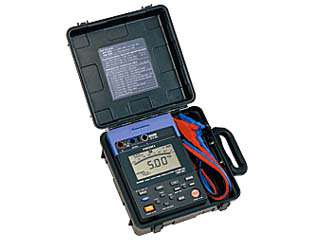

日置電機　高電圧絶縁抵抗計　3455

Max. 5kVの高電圧絶縁抵抗測定

・高電圧設備(トランス、ケーブル、モータ等)の絶縁抵抗測定用
・DC 250V〜5.00kVの広範囲試験電圧
・最大5TΩの広範囲測定(5kV発生時, 1TΩ=1012Ω)
・各種絶縁診断、データメモリ機能搭載

基本仕様(確度保証期間 1年)

試験電圧 DC 250V DC 500V DC 1kV DC 2.5kV DC 5kV
抵抗レンジ構成
(オートレンジ) 0.00MΩ〜9.99MΩ,9.0MΩ〜99.9MΩ,
90MΩ〜999MΩ,0.90GΩ〜9.99GΩ,9.0GΩ〜99.9GΩ,90GΩ〜250GΩ

0.00MΩ〜9.99MΩ,9.0MΩ〜99.9MΩ,90MΩ〜999MΩ,0.90GΩ〜9.99GΩ,9.0GΩ〜99.9GΩ,90GΩ〜500GΩ

0.00MΩ〜9.99MΩ,9.0MΩ〜99.9MΩ,90MΩ〜999MΩ,0.90GΩ〜9.99GΩ,9.0GΩ〜99.9GΩ,90GΩ〜999GΩ,0.90TΩ〜1.00TΩ

0.00MΩ〜9.99MΩ,9.0MΩ〜99.9MΩ,90MΩ〜999MΩ,0.90GΩ〜9.99GΩ,9.0GΩ〜99.9GΩ,90GΩ〜999GΩ,0.90TΩ〜2.50TΩ

0.00MΩ〜9.99MΩ,9.0MΩ〜99.9MΩ,90MΩ〜999MΩ,0.90GΩ〜9.99GΩ,9.0GΩ〜99.9GΩ,90GΩ〜999GΩ,0.90TΩ〜5.00TΩ

確　度試験電圧÷100nAで求められる抵抗以下
±5% rdg. ±5dgt.0.00MΩ〜2.50GΩ
±5% rdg. ±5dgt.0.00MΩ〜5.00GΩ
±5% rdg. ±5dgt.0.00MΩ〜10.0GΩ
±5% rdg. ±5dgt.0.00MΩ〜25.0GΩ
±5% rdg. ±5dgt.0.00MΩ〜50.0GΩ

短絡電流 2mA以下 2mA以下 2mA以下 2mA以下 2mA以下

漏れ電流測定 1.00nA〜1.20mA, 6レンジ(試験電圧を発生した状態での電流測定)
電圧測定 DC ±50V〜±1.00kV, AC 50V〜750V (ACは50/60Hz),
確度 ±5% rdg. ±5dgt. 入力抵抗約10MΩ
温度測定 -10.0℃〜70.0℃ 確度 ±1.5℃, 0.0℃〜40.0℃ 確度 ±1.0℃
(オプションセンサ9631-01/-05使用)
機能 絶縁診断機能, データメモリ, 通信, その他(経過時間表示, 時計, アベレージ, データホールド, 自動放電,オートパワーオフ, 他)
表示 LCD "999" dgt. バックライト付, バーグラフ表示
電源 単3形アルカリ乾電池(LR6) × 6, バッテリパック 9459 ,
連続使用時間: [単3アルカリ] 5h, [9459] 9h,(5kV発生, +/-端子間開放), ACアダプタ 9753(AC100〜240V, 出力DC 12V)
寸法・質量 260W × 250.6H × 119.5Dmm, 2.8kg
付属品 単3形アルカリ乾電池 (LR6) × 6, テストリード(赤) 9750-01× 1, テストリード(黒) 9750-02× 1, テストリード(青) 9750-03× 1, ワニ口クリップ(赤) 9751-01× 1, ワニ口クリップ(黒) 9751-02× 1, ワニ口クリップ(青) 9751-03× 1, USBケーブル × 1, PCアプリケーションソフト(CD-R) × 1
