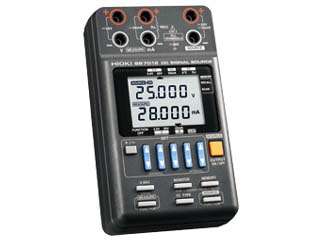

日置電機　DCシグナルソース　SS7012

発生と測定が同時にできる直流信号発生器

•安定度を向上し、校正コストを低減(当社従来機7011比)
•計装システム(4-20mA)のループ試験に
•温調機器・ディストリビュータの確認に
•熱起電力発生(TC)8種
•キャリブレータとして生産設備の保守・電子機器の試験に
•電子負荷(最大DC25mA)としての使用に


<基本仕様(確度保証期間 1年)>
【発生ハンクション】
出力方式 バイポーラのシンク・ソース方式
定電圧(CV)　2.5V: 0〜±2.5000V (±0.03% of setting ±300μV, 分解能 100μV)、25V: 0〜±25.000V (±0.03% of setting ±3mV, 分解能 1mV)
定電流(CC) 25mA: 0〜±25.000mA (±0.03% of setting ±3μA, 分解能 1μA)
熱起電力(TC: 0℃)　K: -174.0〜1372.0℃ (±0.05% of setting ±0.5℃, 分解能 0.1℃)
その他E, J, T, R, S, B, Nにてそれぞれ発生範囲, 確度を規定
熱起電力(TC: RJ)　K: -174.0〜1372.0℃ (±0.05% of setting ±1.0℃, 分解能 0.1℃)
その他E, J, T, R, S, B, Nにてそれぞれ発生範囲, 確度を規定
標準抵抗(Rs) 100Ω (±0.2 Ω)
メモリ発生 最大ステップ数20, 発生時間間隔: 1〜99s (CV, CC, TCモード)

【測定ファンクション】
電圧 2.5V: 0〜±2.8000V (±0.03% rdg. ±300μV, 分解能 100μV, 入力抵抗 1MΩ)、25V: 0〜±28.000V (±0.03% rdg. ±3mV, 分解能 1mV, 入力抵抗 1MΩ)
電流 25 mA: 0〜±28.000mA (±0.03% rdg. ±3μA, 分解能 1μA, 入力抵抗 25Ω)
温度 −25.0〜80.0℃ (±0.5℃ at 23±5℃, 分解能 0.1℃, 9184使用)
サンプリングレート 約1.67回/s

付加機能 ゼロアジャスト, オーバロード表示, USB通信, モニタ
電源　ACアダプタ9445-02 (定格AC100〜240V, 9VA), ニッケル水素充電池Z0101 (HR6 × 4, 2500mAh, 6VA), 連続使用時間 170分以上, または単3形アルカリ乾電池 (LR6 × 4, 6VA)
寸法・質量 104W × 180H × 58D mm, 710 g (ニッケル水素充電池Z0101含む)
付属品　入力コード9168 ×1, テストリード9170-10 × 1, ヒューズ ×1, 単3アルカリ乾電池 (LR6) ×4, 取扱説明書 ×1
