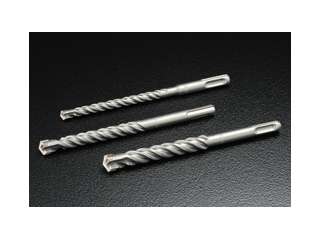

ユニカ　コンクリートドリル　SDSプラス　UXタイプ　UX6.0X160　

■刃先にクロス刃を採用したことにより、デッキプレートの貫通が可能。
■真円に近い穴あけが可能なため、アンカー挿入がスムーズ。
■鉄筋に当たっても噛み込みが少なく刃先と外径の磨耗が少ないクロス刃により、安定した穿孔能力を維持。

◆適合電動機:軽量ハンマードリル

★用途★
・デッキプレート+コンクリート
・ブロック・レンガ
・モルタル

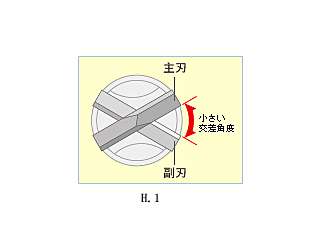

●クロス刃はデッキプレートを貫通。　(画像H.1の参考)
デッキプレートの貫通を可能にするために開発されたクロス刃は、主刃、副刃の2枚構成で交差角度を小さくし穿孔速度の低下を防止。
副刃を外周切削に積極的に作用させることで真円に近い穴あけを実現。

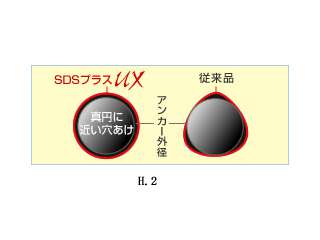

●真円に近い穴あけを実現　(画像H.2の参考)
刃先にクロス刃を採用したことにより、デッキプレートの貫通はもちろん、真円に近い穴あけができアンカー挿入もスムーズです。また作業中の振動負担も軽減されました。

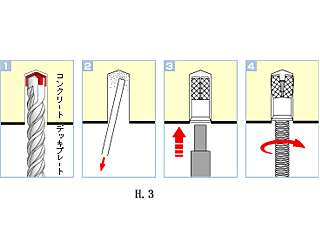

●施工例(ユニコンアンカー)　(画像H.3の参考)
1. 規定の下穴径・下穴深さに、デッキプレート上から穴あけする。
2. 集塵機またはブロワーで切粉を除去する。
3. 打込棒でコーンを打撃し、アンカーをセットする。
4. 全ねじボルト等をねじ込み、施工完了。

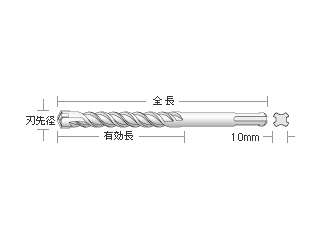

品番	刃先径(mm)	全長(mm)	有効長(mm)
UX6.0X160	6.0	160	100
UX6.4X160	6.4	160	100
UX6.5X160	6.5	160	100
UX7.0X160	7.0	160	100
UX74.2X160	7.2	160	100
UX7.5X160	7.5	160	100
UX8.0X160	8.0	160	100
UX8.5X160	8.5	160	100
UX9.0X160	9.0	160	100
UX9.5X160	9.5	160	100
UX10.0X160	10.0	160	100
UX10.5X160	10.5	160	100
UX11.0X160	11.0	160	100
UX12.0X160	12.0	160	100
UX12.5X160	12.5	160	100
UX12.7X160	12.7	160	100
UX13.0X160	13.0	160	100
UX13.5X160	13.5	160	100
UX14.0X160	14.0	160	100
UX14.3X160	14.3	160	100
UX14.5X160	14.5	160	100
UX15.0X160	15.0	160	100
UX16.0X160	16.0	160	100
UX16.5X160	16.5	160	100
UX17.0X160	17.0	160	100
UX18.0X160	18.0	160	100
