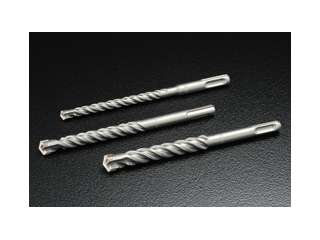

ユニカ　コンクリートドリル　SDSプラス　UXタイプ・ロング　UXL14.0X210

■刃先にクロス刃を採用したことにより、デッキプレートの貫通が可能。
■真円に近い穴あけが可能なため、アンカー挿入がスムーズ。
■鉄筋に当たっても噛み込みが少なく刃先と外径の磨耗が少ないクロス刃により、安定した穿孔能力を維持。

◆適合電動機:軽量ハンマードリル

★用途★
・デッキプレート+コンクリート
・ブロック・レンガ
・モルタル

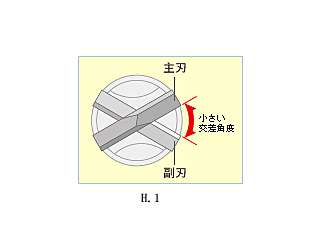

●クロス刃はデッキプレートを貫通。　(画像H.1の参考)
デッキプレートの貫通を可能にするために開発されたクロス刃は、主刃、副刃の2枚構成で交差角度を小さくし穿孔速度の低下を防止。
副刃を外周切削に積極的に作用させることで真円に近い穴あけを実現。

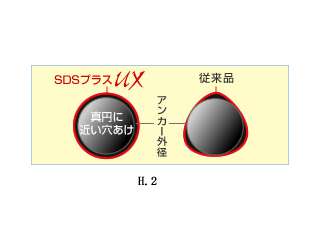

●真円に近い穴あけを実現　(画像H.2の参考)
刃先にクロス刃を採用したことにより、デッキプレートの貫通はもちろん、真円に近い穴あけができアンカー挿入もスムーズです。また作業中の振動負担も軽減されました。

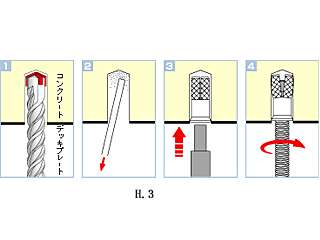

●施工例(ユニコンアンカー)　(画像H.3の参考)
1. 規定の下穴径・下穴深さに、デッキプレート上から穴あけする。
2. 集塵機またはブロワーで切粉を除去する。
3. 打込棒でコーンを打撃し、アンカーをセットする。
4. 全ねじボルト等をねじ込み、施工完了。

■UXタイプ・ロング

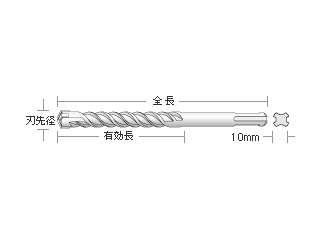

品番	刃先径(mm)	全長(mm)	有効長(mm)
UXL14.0X210	14.0	210	150
UXL18.0X210	18.0	210	150
UXL14.5X260	14.5	260	200
UXL15.0X260	15.0	260	200
UXL16.0X260	16.0	260	200
UXL16.5X260	16.5	260	200
UXL17.0X260	17.0	260	200
UXL18.0X260	18.0	260	200
UXL19.0X260	19.0	260	200
UXL20.0X260	20.0	260	200
UXL16.5X350	16.5	350	300
UXL17.0X350	17.0	350	300
UXL18.0X350	18.0	350	300
UXL19.0X350	19.0	350	300
UXL20.0X350	20.0	350	300

■UXタイプ・スーパーロング

品番	刃先径(mm)	全長(mm)	有効長(mm)
UXLL12.5X1000	12.5	1000	200
