STS　EXA-YR44　電子整準式フルラインレーザー墨出器　本体のみ　

レーザ墨出器EXAシリーズ
高輝度レーザを搭載し明るさは従来の約2倍!(当社比)
今まで見えにくかった明るい場所でもより見やすくなりました。

■耐水・防塵IP54相当
過酷な現場環境にも耐える防塵・防水性能IP54相当。もっぱら室内で使用するユーザー様も防塵機能は欠かせません。

■受光器対応
専用受光器SS-50Zを使用すれば、レーザの見えない明るい場所でも最大約50m、レーザ位置を検出可能!

→専用受光器(オプション)SS-50Z(クランプ付)
■見やすい光る気泡管
薄暗い現場でも確認し易い光る気泡管を採用。又、電源ON/OFFが一目で確認できるため電源の切り忘れを防止します。

■自動補正OFFモード(EXA-YR21、EXA-YR41のみ)
自動補正OFFモードでは、自動補正範囲(±3°)以上の角度でも任意の傾きでレーザラインを照射することができます。
※別売の傾斜脚頭STH70を使用すると便利です。

■充電式電池使用可能
単3型充電式ニッケル水素電池(AA2300)が使用可能。専用急速充電器(QCS-55)との組み合わせにより、使い捨ての電池
よりも効率よく節電&エコが可能です。
EXA-YR44　水平全周・W両縦・おおがね・地墨点
高輝度レーザ搭載電子整準式フルラインレーザ墨出器

■電子制御自動整準
微振動が耐えない現場作業に強い電子整準を採用!僅かな振動でレーザが揺れてしまうジンバル式に比べ電子整準方式はレーザがピタリと止まり安定します。

左右に配置されたエンドレス全集微調整ネジ付きで床墨合わせも簡単です。
ホコリに強いタッチパネル採用でレーザー照射も自由自在!
傾斜警告センサーや電池残量警告等、安心機能も充実!

◆標準付属品
肩掛けベルト
単3乾電池×4本
専用ケース
測量機用三脚アタッチメント
レーザグラス
レーザターゲット




光源	635nm 650nm地墨点　赤色半導体レーザ
光出力	2.5mW以下　クラス　1M(JIS　C6802:2005)
パルス幅	周波数　50μs/ 10kHz ±10%
線幅	1.5mm/5m
精度	水平・垂直±1mm/10m  鉛直±1mm/5m
自動補正範囲	±3°
傾斜警告	有　補正範囲外時　全レーザ点滅及びブザー音
制動方式	電子整準方式
本体回転機構	360°
回転微動装置	有　エンドレス全集微動ネジ(左右両側配置)
電池残量警告	有　メインパイロットランプ　点滅
電源	アルカリ乾電池　単3形(LR)×4本
◆連続使用時間　20℃　(アルカリ電池使用時)通常モード	レーザー2本照射(2VD)約12時間 レーザー4本照射(4H)約9.5時間　 レーザー4本照射(4VD)約8.5時間 全照射　　　　(4V4HD)約4.7時間
◆連続使用時間　20℃　(アルカリ電池使用時)高輝度モード	レーザー2本照射(2VD)約8時間 レーザー4本照射(4H)約4.8時間　 レーザー4本照射(4VD)約4.5時間 全照射　　　　(4V4HD)約2時間
使用温度範囲	-10℃〜45℃
防塵・防水	有　IP54相当
受光器対応	対応　オプションのSS-50Z使用
屋外最大到達距離	約50m(オプションのSS-50Z使用時、但し使用環境により異なる)
本体寸法	φ112(ボディ部)×H218mm
本体重量	1.48kg(乾電池含む)

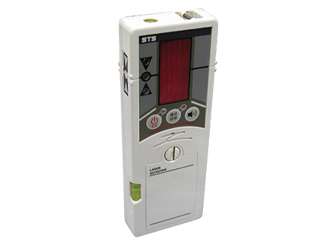

★下記はオプションの受光器についてです。★
表示	高輝度LED(3色)正面・側面・裏側のトリプル表示、およびブザー音
検出距離	約1.5m〜最大約50m(使用環境により異なる)
検出精度	15m以内　±0.5　　 35m未満±1.0mm   35m以上±1.5mm
電源	単4乾電池×3本
連続使用時	約50時間(アルカリ乾電池使用時)
使用温度範囲	-20℃〜+50℃　結露なきこと
防水防塵	有　IP56相当
電池残量警告	有　電源パイロットランプ点滅
オートパワーOFF	有　最後に操作又は受光後約6分
寸法・重量	150×52×19mm 145g
