KEYTEC　ストラクチャスキャン　SIR-EZ

世界シェアNo.1　レーザー専門メーカGSSI社

正確なコンクリート内部探査業務!!

・コンクリート建造物の拝金・空洞探査
(耐震補強工事、トンネル厚、内部空洞、電線管、橋梁シース管探査等)

高深度探査機(深度450mmまで)

★小型・軽量になってもGSSI社最大の特長である多重反射波抑制(偽像)や水平分解能(ピッチ)は、妥協のない高性能を達成しています。
操作・判定もとても簡単で、どなたでもプロの探査結果が得られます。
→また先進の防塵・防滴構造(IP64規格)のキャビネットを新採用し、粉塵や雨天等の環境の悪い現場での使用に耐え得る安心構造です。 高性能 × コンパクトな「SIR-EZ」が、快適・正確な内部探査を実現します。

≪特長≫

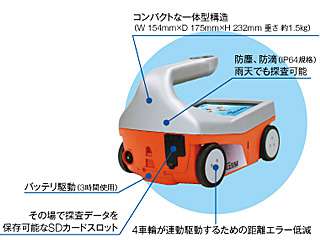

■コンパクト一体型の送受信ユニットの新規開発
コンパクトでノイズの影響の少ないワンボックス型のキャビネット送受信ユニットを新規開発。優れたシールド効果で送受信回路からのインターフェアレンス(妨害波)をシャットアウト。

■高性能アンテナフィルタ回路の新規設計
アンテナ特性に起因する独自ノウハウ「抵抗体の設計」を保有し、世界で初めて地中レーダを実用化したGSSI社。地中レーダ世界シェアNo.1の実績をもとに、多重反射波(偽像)の少ない高性能アンテナフィルタ回路を設計。

■山形波形を●表示に自動変換する処理機能を標準装備
ストラクチャスキャンSIR-3000のオプションソフト「RADAN」に採用され、実績のある山形波形自動認識変換機能(鉄筋を●表示)を標準装備。初めて探査される方でも簡単に正確な判定が可能。

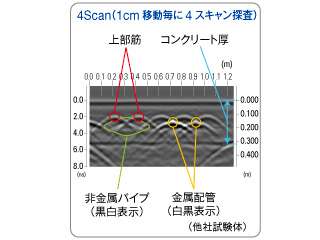

■密集配筋や配管も探査可能

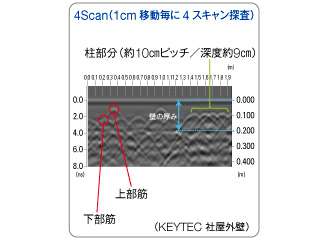

高周波 1600MHzパルスを採用し、探査距離1cm当たり4scan(測定)の高密度探査が可能。 例 : 配筋深度10cmの場合、水平分解能(ピッチ)2.5cm程度でも判定可能。

■先進の防塵・防滴キャビネットを採用(IP64規格)
過酷な使用に耐え得るキャビネットを新たに開発。粉塵や雨天等の環境の悪い現場でも安心して使用可能。

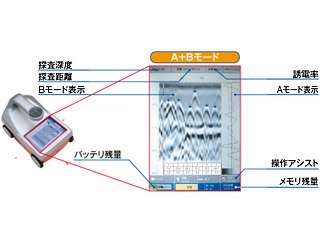

■屋内外でも鮮明
画面の照度を設定出来る4段階のブライトコントロールを装備(OFF、25%、50%、75%、100%)

■バージョンUPも容易に
SDカードホルダーを利用したバージョンUP機能を搭載している為、簡単に最新バージョンにUPグレードが可能

■探査線が更に正確に
4輪が連動して駆動する為、探査時の車輪スリップ、空回り等が減少し正確な位置が判定可能
更に探査中の結果を後進(バック)することで直線に連動したマーカーが表示される為、正確に鉄筋等の位置をマーキング可能

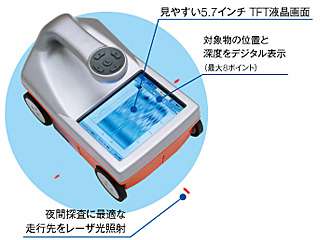

■探査位置がより明確に
常にレーザー光による電波反射位置が表示される為、探査目標の位置が正確に把握可能

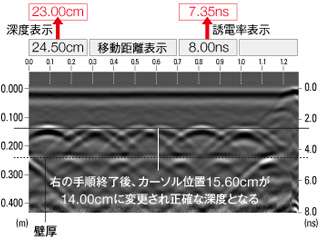

=三種類の測定設定=
・壁厚みなどでの深度校正
・自動誘電率機能
・測定者の経験値
→「壁厚みなどでの深度校正」、「自動誘電率機能」の設定により、測定者の経験値やカンに頼ることなく正確な誘電率の測定が可能です。

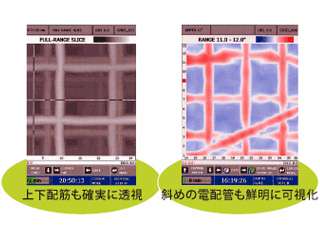

オプションソフト 3D可視化ソフト 『3D Viewer』
￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣
・SIR-EZ本体で3D表示が可能。
・透視画像とスライス画像がリアルタイム表示できる。
・ソフトウェアバージョンアップを無料サポート※
・フォトプリンタを使えば現場でもプリントアウトできる。
*4センチ単位でのスライス表示が可能ですので、より正確な測定が行なえます。
3D Viewerを使用すれば、SIR-EZ HR本体で3D表示が可能となり、現場での作業効率が大幅にアップするでしょう。
SDカード方式なので、フォトプリンタを使用して、その場で鮮明な3D表示画像をプリントすることもできます。 JPEG形式での保存ができ、パソコンへも容易に取り込めます。

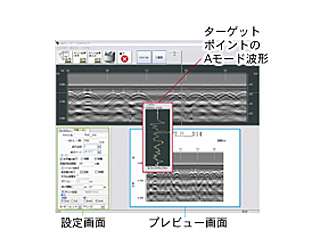

オプションソフト 報告書作成 『レポートエディタ』
￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣
・ストラクチャスキャンSIR-EZシリーズのデータ読込・処理
・地表面位置のアジャスト・深度/水平位置スケールの変更
・Aモード表示とポイント指定(1データごとに無制限にポイント指定が可能)
・設定値の変更(GAIN・誘電率・表示サイズ)
・ポイント指定位置の削除・変更機能やポイント表の貼付
・表示色の設定(カラー・白黒)Aモード波形振幅の変更
・ターゲット間の平均距離・平均被りの自動計算
・任意の切出しデータをポイント指定・印刷実行
・複数の探査データを一括編集可能
・報告書雛形を作成し、登録可能
・探査開始場所が同じ3つの探査データを同時に解析可能
・読み込んだデータの縦横比を任意で拡大・縮小可能
・測定場所ごとに発生するノイズを除去し、画像を鮮明に
・深さ方向を5層に分け、感度を上げたい深さだけを任意で調整可能
・金属・非金属のカラーを分けてマーカーを打つことができる
・鉄筋間隔・平均かぶりなど、必要な情報を自動計算


≪商品仕様≫

測定方式	レーダ方式
測定対象物	鉄筋、塩ビ管、空洞等
測定深度	5〜300mm
カーソル精度	(垂直)1.0mm以下　(水平)2.5mm以下
ピッチ	カブリ:ピッチ=1:0.23(但し、深度100mmでの評価値)
測定距離 (1回の走査)	装置内部メモリは約2km、外部メモリは容量により決定
制御機能	画面反転、オートターゲット機能、表示色変更、自動誘電率変換、スクロール機能、ターゲットポイント指定(8ポイント)
最大走査速度	約40cm/s　速度アラーム付き
画面表示色	白黒3種類、カラー2種類
電源	バッテリ動作
連続使用時間	バッテリで約3時間
外部接続	PC(専用ソフト必要)
メモリカード	SDメモリカード・USB外部出力(パソコン直接接続)
寸法	約154(W)×175(H)×232(L)mm　最大高さ
重量	約1.5?
PC編集ソフトウェア	レポートエディタ(報告書作成支援ソフト・オプション)
備考	アンテナ・制御PC一体型(ディスプレイも一体化)
標準製品構成	本体装置、バッテリ 1個、充電器 1セット(ACコード付)、収納ケース 1個、落下防止用ストラップ 1本


(オプション構成)
報告書作成ソフト(レポートエディタ)、充電器、予備バッテリ



※こちらの商品はお支払方法銀行振り込みまたはU分割のみとなります。
