今回はマキタのシャーレンチをご紹介致します。6920NB / 6922NBはHiKOKIなどのシャーレンチと違って、「なめり防止機能」がついています。バランスのボディ設計になっているので、重いシャーレンチでも疲れにくい形となっております。それでは、マキタ シャーレンチ 6920NB / 6922NBをご紹介していきます。

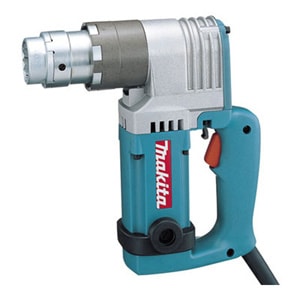

マキタ シャーレンチ 6920NB

定価:250,000円(税抜)

販売価格:155,000円(税抜) ポイント付き

マキタ シャーレンチ 6922NB

定価:336,000円(税抜)

販売価格:208,320円(税抜) ポイント付き



6920NB / 6922NB 特長

マキタ シャーレンチ 6920NB / 6922NBの特長について解説致します。

6920NB / 6922NB 用途の違い

6920NB と6922NBは締め付け能力に違いがあります。6920NBはM22に対応していませんので、ご必要な方はご注意ください。

★6920NB…M16、M20

6922NB…M16、M20、M22

6920NB / 6922NB 標準付属品と別売品

シャーレンチには標準付属で以下の4点が付属しています。

6920NB

アウタスリーブ《20-37(本機取付)、16-35》

インナスリーブ《20-38(本機取付)、16-36》

⊖ネジ回し、スチールケース

6922NB

アウタスリーブ《22-39(本機取付)、20-37》

インナスリーブ《22-39(本機取付)、20-38》

⊖ネジ回し、スチールケース

別売品としてアウタスリーブ、インナスリーブが発売されています。

※在庫数などは一度お問い合わせください。またお問い合わせ、ご注文の際はお手持ちの機械の型番のご確認を宜しくお願い致します。

6920NB / 6922NB 使い方

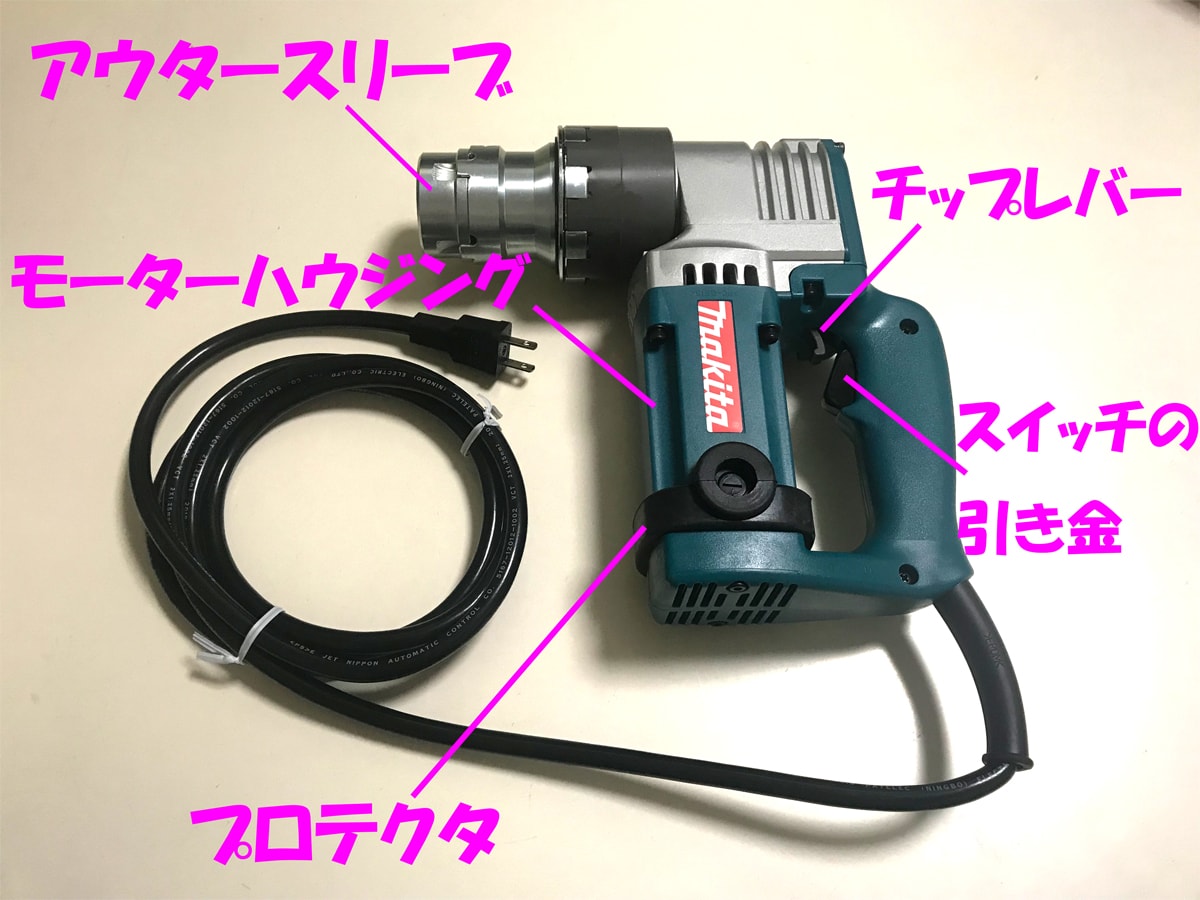

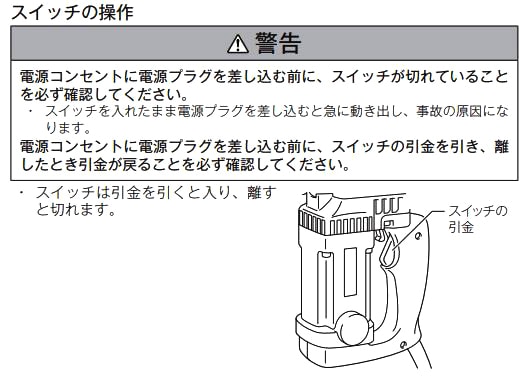

スイッチの操作⇒[スイッチの引き金]を引くと入り、離すと切れます。

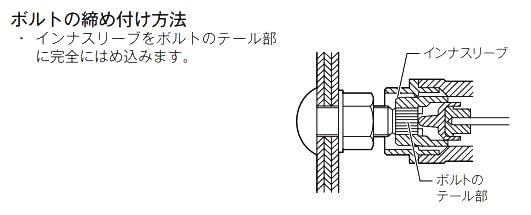

ボルトの締め付け方⇒インナースリーブをボルトのテール部に完全にはめ込みます。

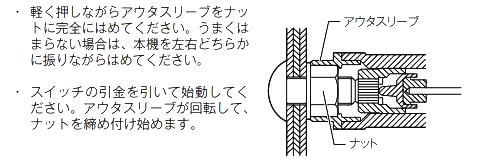

⇒軽く押しながらアウタスリーブをナットに完全にはめてください。うまくはまらない場合は、本機を左右のどちらかに振りながらはめてください。

⇒スイッチの引き金をて始動してください。アウタスリーブが回転してナットを締め付け始めます。

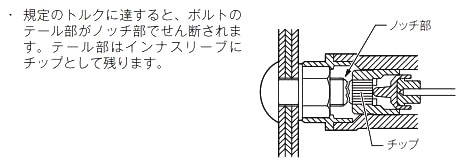

⇒既定のトルクに達する、ボルトのテール部がノッチ部でせん断されます。テール部はインナースリーブにチップとして残ります。

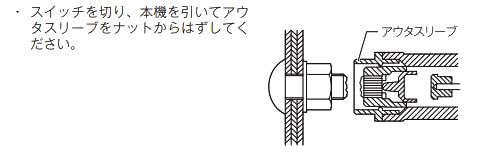

⇒スイッチを切り、本機を引いてアウタスリーブをナットからはずしてください。

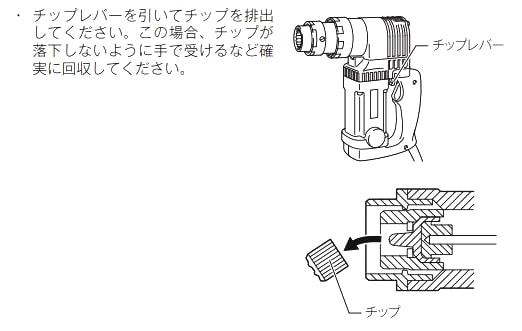

チップの排出の仕方⇒[チップレバー]を引いてチップを排出してください。この場合、チップが落下しないように手で受け取る等確実に回収してください。



6920NB / 6922NB アウター・インナースリーブの交換の仕方

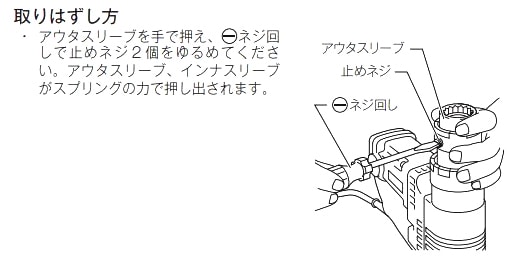

取りはずし方⇒アウタスリーブを手で押さえ、⊖ネジ回しで止めネジ2個を緩めてください。アウタスリーブ、インナスリーブがスプリングの力で押し出されます。

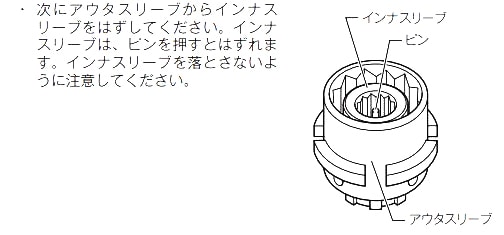

⇒次にアウタスリーブからインナスリーブを外してださい。インナスリーブはピンを押すとはずれます。インナスリーブを落とさないように注意してください。

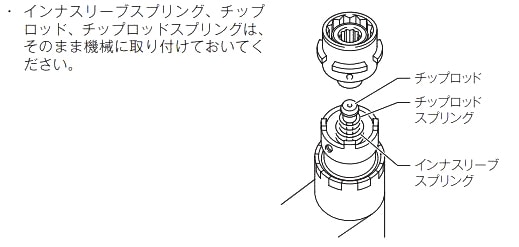

⇒インナスリーブスプリング、チップロッド、チップロッドスプリングは、そのまま機械に取り付けておいて下さい。

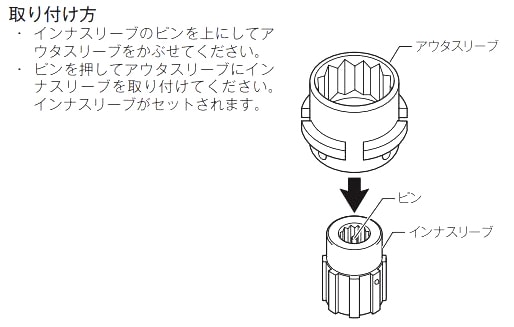

取り付け方⇒インナスリーブのピンを上にしてアウタスリーブをかぶせてください。

⇒ピンを押してアウタスリーブにインナスリーブを取り付けてください。インナスリーブがセットされます。

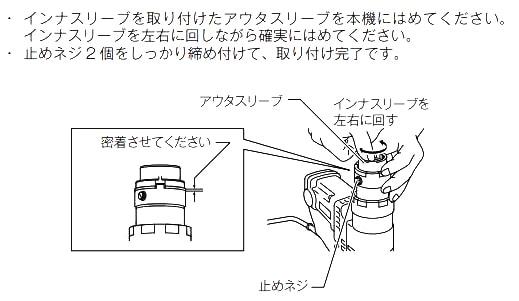

⇒インナスリーブを取り付けたアウタスリーブを本機にはめてください。インナスリーブを左右に回しながら確実にはめてください。

⇒止めネジ2個をしっかり締め付けて、取付完了です。





6920NB / 6922NB 仕様

マキタ シャーレンチ 6920NB
締付け能力:M16、M20
最大締付けトルク:588(6000)N・m(kgf・cm)
回転数:26min⁻¹(回転/分)
電源:単相100V
電流:14A
消費電力:1330W
コード:2.5m
質量:4.3kg
標準付属品:アウタスリーブ、インナスリーブ、-ドライバ
マキタ シャーレンチ 6922NB
締付け能力:M16、M20、M22
最大締付けトルク:804[8200](N・m)[kgf・cm]
回転数:18min⁻¹(回転/分)
電源:単相100V/単相200V
電流:14A/7A
電流消費電力:1330W
コード:2.5m
質量:4.8kg
標準付属品:アウタスリーブ・インナスリーブ、-ドライバ



マキタ シャーレンチ 6920NB

定価:250,000円(税抜)

販売価格:155,000円(税抜) ポイント付き

マキタ シャーレンチ 6922NB

定価:336,000円(税抜)

販売価格:208,320円(税抜) ポイント付き
