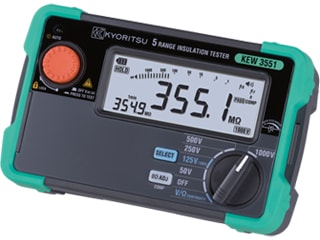

共立電気計器　KEW3551　絶縁抵抗計

共立電気計器
絶縁抵抗計
3551


瞬時に測定!
応答速度の大幅アップで作業効率向上⇑⇑
多彩なラインナップで様々な現場に対応!!

●業界最速の測定スピードを実現(約0.5秒)

●絶縁抵抗測定 全6レンジ搭載(50/100/125/250/500/1000V)

●測定物の絶縁状態をバックライトとブザーで確認可能

●ケーブルの絶縁診断に活躍するPI、DARをそれぞれ表示可能

●測定経過時間をリアルタイムで表示

●LEDライト・LCDバックライト搭載!


●絶縁抵抗計

定格測定電圧	50V/100V/125V/250V/500V/1000V
有効最大表示値	100.0MΩ(50V) 200.0MΩ(100V) 250.0MΩ(125V) 500.0MΩ(250V) 2000MΩ(500V) 4000MΩ(1000V)
中央表示値	2MΩ(50V) 5MΩ(100V/125V) 10MΩ(250V) 100MΩ(500V) 200MΩ(1000V)
第1有効測定範囲	0.100 ～ 10.00MΩ(50V) 0.100 ～ 20.00MΩ(100V) 0.100 ～ 25.00MΩ(125V) 0.100 ～ 50.0MΩ(250V) 0.100 ～ 500MΩ(500V) 0.100 ～ 1000MΩ(1000V)
確度	±2%rdg ±2dgt
第2有効測定範囲	0.050 ~ 0.099MΩ(50V/100V/125V/250V/500V/1000V) 10.01 ~ 100.0MΩ(50V) 20.01 ~ 200.0MΩ(100V) 25.01 ~ 250.0MΩ(1250V) 50.1 ~ 500MΩ(250V) 501 ~ 2000MΩ(500V) 1001 ~ 4000MΩ(1000V)
確度	±5%rdg
定格電流	1.0 ~ 1.1mA
短絡電流	1.5mA 以内


●低抵抗計

オートレンジ	40.00/400.0/4000Ω
確度	±2.5%rdg ±8dgt
開放回路電圧	5V(4~6.9V)
短絡電流	200mA 以上


●電圧計

測定範囲	AC 2.0~600V(45~65Hz)　 DC -2.0~-600V +2.0~+600V
確度	±1%rdg ±4dgt


●一般仕様

適合規格	JIS C 1302、 IEC61010 CATⅢ 600V/CAT IV 300V IEC61557-1,2,4 IEC61326-1,-2-2 保護等級:IP40
電源/使用電池	単3形乾電池 LR6/R6(1.5V)4本
外形寸法/質量	97(L)x156(W)x46(D)mm/約490g(電池含む)
付属品	7260(リモートスイッチ付測定プローブ) 7261A(ワニグチコードセット) 8017A(先端金具ロング) 9173(携帯用ケース) 9121(肩掛ベルト) 単3形乾電池 LR6x4 取扱説明書
オプション	7243(L型プローブ) 8016(先端金具・フック) 9186A(本体収納ケース) 9187(測定コード収納ケース)




---
