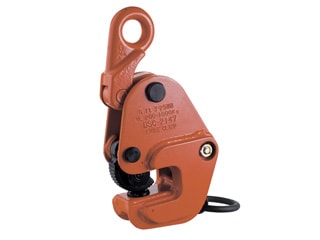

イーグル　G-1(3-25)　形鋼横つり用クランプ

イーグル　形鋼横つり用クランプ
G-1(3-25)


フェイスの短い形鋼に最適!!


フェイス幅100mmのI形鋼に使用可能(0.35ton・0.5ton用)

スプリング式締め付け機構

確実に効くラッチ式ロック装置

つり荷重による強力自動締め付け機構
つり荷重の2倍以上の力で締め付ける!
グリップ力はつり荷重に比例!

つり荷に無駄な傷をつけません!!

特殊合金鋼製カム
高周波焼入れ済みです。

高抗張力鋼製本体
クラックに強い溶接構造です。

丸型旋回アゴ
つり荷をガッチリつかみます!

仕上げ
焼付塗装(エポキシ塗料)


≪仕様≫
●G-1(3-25)
使用荷重最少～最大(kg):200～1000
有効板厚(mm):3～25
A寸法(mm):27
B寸法(mm):40
C寸法(mm):133
D寸法(mm):25
E寸法(mm):27
F寸法(mm):245～283
G寸法(mm):50
H寸法(mm):194
I寸法(mm):18
K寸法(mm):138
R寸法(mm):20
W1寸法(mm):68
W2寸法(mm):36
製品質量(kg):5.6

●G-2(5-35)
使用荷重最少～最大(kg):400～2000
有効板厚(mm):5～35
A寸法(mm):40
B寸法(mm):51
C寸法(mm):148
D寸法(mm):35
E寸法(mm):27
F寸法(mm):295～347
G寸法(mm):60
H寸法(mm):230
I寸法(mm):21
K寸法(mm):155
R寸法(mm):40
W1寸法(mm):80
W2寸法(mm):40
製品質量(kg):10.0

●G-3(5-40)
使用荷重最少～最大(kg):600～3000
有効板厚(mm):5～40
A寸法(mm):43
B寸法(mm):55
C寸法(mm):181
D寸法(mm):40
E寸法(mm):35
F寸法(mm):358～410
G寸法(mm):73
H寸法(mm):276
I寸法(mm):27
K寸法(mm):188.5
R寸法(mm):42
W1寸法(mm):94
W2寸法(mm):50
製品質量(kg):18.8
