オグラ　電動油圧式鉄筋曲げ機(セパレート鉄筋ベンダー)　HBB-35180

「D35高強度鉄筋」の180°曲げをこなす
ハイパワーマシーン登場。


新時代の超高層・免震・耐震設計をささえる
高強度鉄筋(D32/SD490、D35/SD390)に完全対応。




≪180°曲げの最小必要寸法(A寸法)≫

4D曲げ…D19:×
　　　　D22:304?
　　　　D25:336?
　　　　D29:386?
　　　　D32:420?
　　　　D35:455?

5D曲げ…D19:310?
　　　　D22:347?
　　　　D25:393?
　　　　D29:441?
　　　　D32:490?
　　　　D35:525?

6D曲げ…D19:349?
　　　　D22:403?
　　　　D25:442?
　　　　D29:505?
　　　　D32:550?
　　　　D35:×



≪ローラー・カラー組み合わせ≫
■4D曲げ
カラーNo(直径)
D19:×
D22:422*(φ88)
D25:425*(φ100)
D29:619/429*(φ116)
D32:432*(φ128)
D35:435*(φ140)

ローラー位置
D19:×
D22:22(4D)
D25:25(4D)
D29:29(4D)
D32:32(4D)
D35:35(4D)

■5D曲げ
カラーNo(直径)
D19:519*(φ95)
D22:522*(φ110)
D25:525*(φ125)
D29:529*(φ145)
D32:532*(φ160)
D35:629/535(φ174)

ローラー位置
D19:19(5D)
D22:20(5D)
D25:25(5D)
D29:29(5D)
D32:32(5D)
D35:35(5D)

■6D曲げ
カラーNo(直径)
D19:619/429*(φ116)
D22:622*(φ132)
D25:625*(φ150)
D29:629/535(φ174)
D32:632(φ192)
D35:×

ローラー位置
D19:19(6D)
D22:22(6D)
D25:25(6D)
D29:29(6D)
D32:32(6D)
D35:35(6D)




≪仕様≫

■HBB-35180

質量:36kg(カラーを除く)
　　　41kg(カラ-632装着時)
外形寸法:(L)409×(W)156×(H)552mm
　　　　　(L)409×(W)238×(H)552mm(吊下げ用アイボルト装着時)
曲げ能力:D19〜D32(SD490)、D35(SD390)
曲げ直径(内寸):カラーを交換することによって、
　　　　　　　　　各鉄筋径の4倍(4D)〜6倍(6D)の曲げに対応。
　　　　　　　　　※標準付属のカラー以外はオプションとなります。
　　　　　　　　　※D19は5D曲げからとなります(D35は5D曲げまで)
曲げ角度:0°〜180°
標準付属品:カラー632、629/535(兼用)各1
　　　　　　商品ケース(木箱)
　　　　　　位置決め設定ストッパー×2
　　　　　　ナット締付棒×1

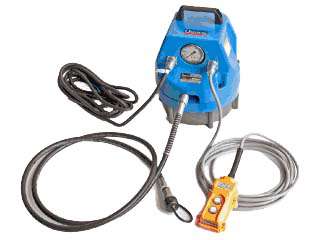

■HPP-570S

質量:21kg
外形寸法:(L)257×(W)257×(H)327mm
モーター消費電力:1330W
最大使用圧力MPa(kg/c?):68.6MPa(700kgf/c?)
オイルタンク容量:タンク油量…2.2L
　　　　　　　　　有効油量…約1L
吐出量(高圧):1L/min
高圧ホース長さ:2.6m
圧力計:本体装着
カプラーの仕様:ワンタッチ差込式(ロック有り)
標準付属品:油圧オイル
　　　　　　接地アダプター
　　　　　　単動用操作スイッチ
　　　　　　電源コード
　　　　　　商品ケース(木箱)



※HBB-35180はHPP-570Sの先端ユニットです。
　HBB-35180単体ではご使用になれませんので
　ご注意ください。
