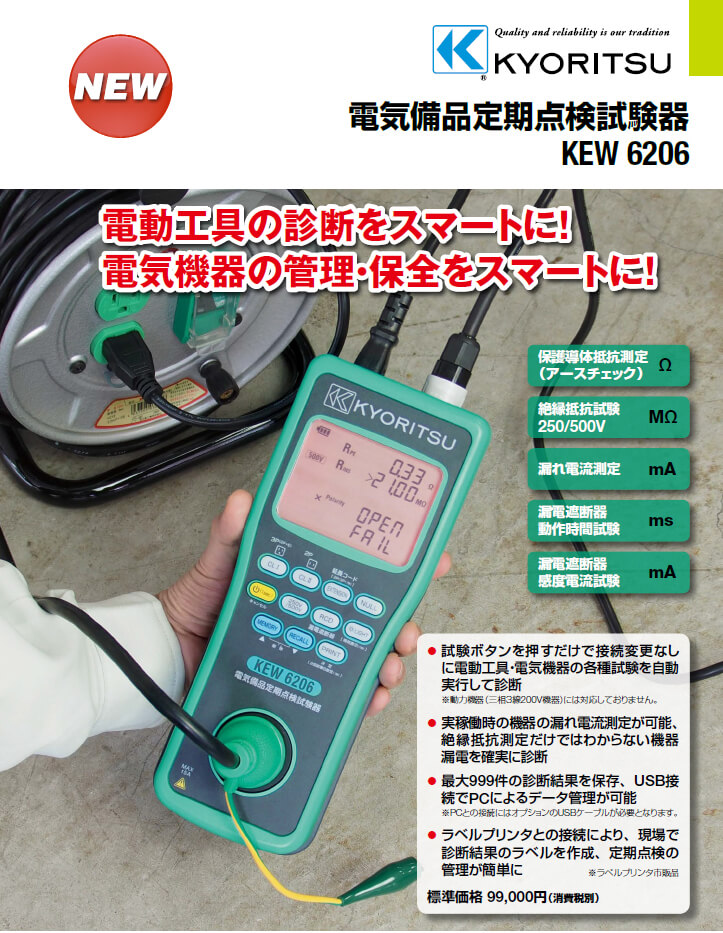

★電動工具の診断がスムーズ★
◇電気機器の管理・保全をスマートに!
〇試験ボタンを押すだけで接続変更なしに100/200Vの
電動工具・電気機器の各種試験を自動実行して診断
※動力機器(三相3線200V機器)には対応しておりません。
〇実稼働時の機器の漏れ電流測定が可能、絶縁抵抗測定だけでは
わからない機器漏電を確実に診断
〇最大999件の診断結果を保存、USB接続でPCによるデータ管理が可能
《 特長 》
●試験判定基準
| ファンクション | |
| クラスⅠ試験 | 【保護導体抵抗測定】1Ω以下
【絶縁抵抗測定(250V/500V)】1MΩ以上
【機器動作時の漏れ電流測定】1mA以下 |
| クラスⅡ試験 | 【保護導体抵抗測定】---
【絶縁抵抗測定(250V/500V)】3MΩ以上
【機器動作時の漏れ電流測定】1mA以下 |
| 延長コード試験 | 【保護導体抵抗測定】1Ω以下
【絶縁抵抗測定(250V/500V)】5MΩ以上
【機器動作時の漏れ電流測定】1mA以下 |
| プラグ型漏電遮断器試験 | 動作時間:100ミリ秒以下
不動作:定格感度電流の50%以下 |
〇主電源電圧測定
測定範囲:AC30～230V(50/60Hz)
※ 動力機器(三相3線200V機器)には対応しておりません。
確度:±5V
〇保護導体抵抗測定
測定範囲:0.00～20.00Ω
開放回路電圧:DC5V±0.4V
測定電流:DC200mA(公称値)
確度:±3%rdg±5dgt
〇絶縁抵抗測定
定格測定電圧:250V・500V
測定範囲:0.00～20.00MΩ
開放回路電圧:定格測定電圧の1.2倍以下
確度:±2%rdg±3dgt
〇漏れ電流測定・負荷電流測定
主電源電圧:95～214V
測定範囲:(漏れ電流)0.10～20.00mA・(負荷電流)0.10～15.00A
確度:(漏れ電流)±3%rdg±5dgt・(負荷電流)±10%rdg±5dgt
〇漏電遮断器試験
定格電圧:100/200V
感度電流:15mA
測定範囲:(動作時間測定)0.0～0.00mA・(感度電流試験)0.0～40.0ms
感度:(動作時間測定)±2ms(≦40ms) ±8ms(>40ms)
(感度電流):-4%～+4%
《 仕様 》
使用電池:単3形乾電池LR6(1.5V)×6
適合規格:IEC 61010-1, 61010-2-030 CAT Ⅱ 300V 汚染度2
IEC 61010-031, IEC 61326-2-2
サイズ・重量:261×104×57mm・約930g(電池含む)
