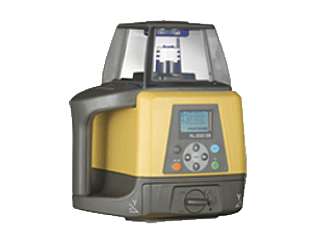

トプコン　RL-200　ローティングレーザー　


勾配設定もラクラク!

簡単設定で堅牢・高精度な回転レーザー

・優れた性能で均一な仕上がり面を実現
・施工誤差をより少なく!*水平精度±7”を実現
・使用範囲　直径1100mm!(レベルセンサーLS-80L使用時)
・急勾配、複合勾配にも対応
・アルカリ乾電池4本で100時間稼動

★*高精度7”
世界トップクラスの高精度です。
いつでも均一な勾配施工が可能です。

★簡単設置
本体を基準方向にあわせて勾配値を入力、最大25%の勾配設定が可能で*複合勾配にも対応しています。
*RL-200　2Sのみ

★用途に応じて選べる2タイプ

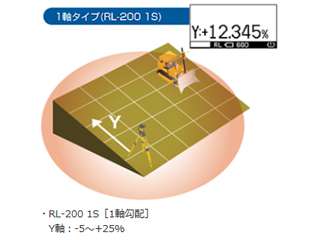

・1軸タイプ(RL200　1S)
RL-200　1S　[1軸勾配]
Y軸:-5〜+25%

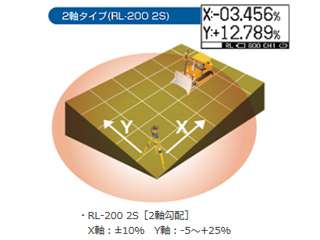

・2軸タイプ(RL200　2S)
RL-200　2S　[2軸勾配]
X軸:±10%
Y軸:-5〜+25%

★使用範囲　直径1,100m!*
造成、道路工事、グラウンド整備、農地整備などあらゆる規模の現場で活躍します。
*レベルセンサー　LS-80L使用時

★長距離使用でバッテリーも長持ち!
アルカリ乾電池4本で100時間使用可能です。

★離れていても操作可能な双方向リモコン*
本体と同じ操作性のリモコンRC-400により離れていても本体の操作が行えます。
また、本体の状態をリモコンに表示、使いやすさも抜群です。
*RL-200　2Sのみ


≪主な仕様≫
●RL-200　1S　1軸タイプ

精度	±7”
自動整準範囲	±5°
測定範囲(直径)	1,100m(LS-80L使用時)
光源	690nm
出力	2.5mW
回転数	300/600/900r.p.m.
勾配設定範囲	-5%〜+25%
レーザー安全基準	JISクラス3R
使用時間	約100時間(アルカリ乾電池) 約90時間(ニッケル水素バッテリパックBT-67Q使用時)
耐水及び耐じん性	JIS　C　0920　保護等級IP66(耐じん形・耐水形)に準拠
使用温度範囲	-20℃〜+50℃
リモコン　RC-400	無し(対応しておりません。)
寸法	174(L)×218(W)×253(H)mm
質量	約3.4kg(乾電池を含む)/約3.6kg(BT-67Q含む)

●RL-200　2S　2軸タイプ

精度	±7”
自動整準範囲	±5°
測定範囲(直径)	1,100m(LS-80L使用時)
光源	690nm
出力	2.5mW
回転数	300/600/900r.p.m.
勾配設定範囲	X:-10%〜+10% Y:-5%〜+25%
レーザー安全基準	JISクラス3R
使用時間	約100時間(アルカリ乾電池) 約90時間(ニッケル水素バッテリパックBT-67Q使用時)
耐水及び耐じん性	JIS　C　0920　保護等級IP66(耐じん形・耐水形)に準拠
使用温度範囲	-20℃〜+50℃
リモコン　RC-400	≪有り≫ 無線:双方向2.4GHz無線 通信距離:300m 耐環境制:IP66
寸法	174(L)×218(W)×253(H)mm
質量	約3.4kg(乾電池を含む)/約3.6kg(BT-67Q含む)



≪レベルセンサー≫

分解能	ファイン・・・　±1mm コース　・・・　±2mm
段階表示	9段階+ハズレ表示
感帯幅	50mm
表示方法	LCD表示、表裏各1
オートカットオフ	約30分
ブザー音	強/弱/OFF
電源/使用時間(アルカリ)	単3電池2本/約120時間(±20℃)
電源寿命警告	LCD表示
オートカットオフ時間	約30分
警告通信	ハイアラート/電池残量警告
使用温度範囲	-20℃〜+50℃
質量	190g(電池含む)
寸法	146(L)×76(W)×26(H)mm


≪対応レベルセンサー≫

機種名	LS-80L	LS-80A	LS-90
測定範囲*	1,100m	800m	800m
分解能	±1mm/±2mm	±1mm/±2mm	±0.5mm/±2mm
表示	液晶(表裏)	液晶(表裏)	液晶(表裏)+LED
L-200本体警告通知	あり	あり	あり
気泡管	なし	なし	あり
備考	オプション	オプション	オプション

*RL-200と組み合わせた場合。測定範囲は組み合わせるローティングレーザーによって変わります。
