日置電機　ノイズハイロガー　3145

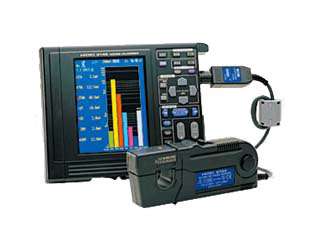

※写真はノイズハイロガー3145とクランプオンノイズセンサ9754のセットです。


アース線・通信線・電源線の電流ノイズをスペクトラム表示

・周波数帯域別の電流ノズルレベルをスペクトラム表示&ロギング
・電流クランプセンサで手軽に計測、サージノイズも捕捉
・測定データは内部メモリ&PCカードに保存、長期測定可能
・LAN対応によりPCで遠隔計測、警報E-mail発信可能


<基本仕様>
入力部　BNC入力端子(最大入力電圧5V peak), 5kHz〜100MHz (-3dB)
測定レンジ　電流:0.2mA, 2A, 20A (9754 使用時)、電圧:10mV, 100mV, 1V
BPF周波数帯域　中心周波数:15k, 70k, 250k, 1M, 5M, 20M, 60MHz のBPFで7 帯域に分離 (固定), 各周波数レンジのピーク値を測定
モニタ機能　各周波数レンジのPeak to Peak値をリアルタイムでレベルメータ表示, データ更新100ms
ロギング機能　設定した記録間隔ごとに各周波数レンジのPeak to Peak値の最大値を内部メモリへ記録 (記録間隔:1sで16日〜60sで2.5年)
記録間隔 1, 2, 5, 10, 20, 30, 60秒
機能 時系列グラフ表示, 警報機能, イベントマーク機能, 外部トリガ機能
インタフェース LAN, RS-232C
電源　ACアダプタ9418-15/30VA max., バッテリパック 9447 / 連続使用時間 1h (20VA max,)
寸法・質量 203W × 170H × 52Dmm, 1.2kg
付属品 ACアダプタ9418-15× 1, 携帯用ケース× 1, ストラップ× 1, フェライトコア× 3, CD-R (DATA VIEWER for 3145 ソフトウェア, 取扱説明書,「 通信機能」取扱説明書,「通信コマンド」取扱説明書)× 1, 取扱説明書× 1, 測定ガイド× 1


<9754基本仕様>
周波数帯域 1kHz〜100MHz (-3dB)
定格電流 AC 10A ( 最大ピーク値:15A peak)
振幅確度 ± 3.0% rdg. ± 0.001% f.s. (f.s. =10A, f=15kHz, クランプ窓中心にて)
測定可能導体径 φ20mm以下
対地間最大定格電圧 CAT II 600V, CAT III 300V (絶縁導体)
寸法・質量 176W × 69H × 27Dmm, 450g, コード長: 2m


※こちらの商品は3145(本体のみ)のみではノイズ測定はできません。オプションのクランプオンノイズセンサ(9754)を別途ご購入下さい。
