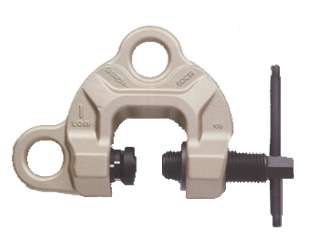

スーパーツール　スクリューカムクランプ　SDC0.5S

安全を重視したネジ式クランプ
￣￣￣￣￣￣￣￣￣￣￣￣￣￣


☆ダブル・アイ型ツイストカム式

・吊り上げ、吊り下げ、横引き、反転等あらゆる作業ができる万能型。

・ツイストカスタム方式による締め付け度を目視確認できる安心・安全構造。




≪特長≫
・スクリューカムと円弧状カム(特殊スプリング式)の締め付け
機構で無負荷状態でもクランプは確実なグリップを保持し
負荷中の耐振性も抜群。

・本体は特殊合金鋼の一体型の型鍛造で、最適な熱処理加工に
より強靭かつ抜群の耐久性。

・カムは特殊合金鋼で高周波焼入れにより、耐久性抜群。

・本体は、シャンパンゴールド焼付塗装仕上げ。

・締め付け確認マークは蓄光塗装で視認性抜群。



※吊りあげの場合は、安全上必ず2点吊り以上を厳守して下さい。



≪仕様≫

○SDC0.5S
￣￣￣￣￣
容量:0.5t
クランプ範囲:0〜25

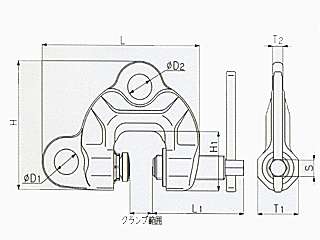

L:158mm/L1:89mm/H:121mm/H1:55mm
ΦD1:27mm/ΦD2:27mm/T1:46mm/T2:13mm/S:17mm
質量1.9kg

○SDC1S
￣￣￣￣
容量:1t
クランプ範囲:0〜40
L:208mm/L1:121mm/H:161mm/H1:74mm
ΦD1:32mm/ΦD2:32mm/T1:54mm/T2:14mm/S:21mm
質量3.6kg

○SDC2S
￣￣￣￣
容量:2t
クランプ範囲:0〜40
L:227mm/L1:121mm/H:177mm/H1:77mm
ΦD1:36mm/ΦD2:32mm/T1:60mm/T2:18mm/S:21mm
質量4.8kg

○SDC3.2S
￣￣￣￣￣
容量:3.2t
クランプ範囲:0〜40
L:252mm/L1:136mm/H:196mm/H1:83mm
ΦD1:45mm/ΦD2:35mm/T1:64mm/T2:20mm/S:21mm
質量7.0kg
