日置電機　電源ラインモニタ　3351

漏電・電源品質・電力を1台で同時に監視

•漏洩電流・負荷電流を最大12ch測定
•単相2線〜三相3線対応の電力・電力量測定(1回路)
•瞬停、電圧降下などの電源異常測定
•1サイクル(1波形)ごとの連続演算・判定処理

製品アプリケーション(使用例)

漏えい電流の常時監視
電源トラブルの豆知識
漏電の事故原因追及

・多系統の漏れ電流(リーク電流)の監視
・系統ごとの負荷電流の監視
・電灯回路等の分電盤での負荷電流、漏洩電流の監視
・ブレーカトラブルの解析用途
・装置内の分岐回路の負荷電流、漏れ電流測定
・多回路ヒータの漏れ電流測定
・間欠漏電の監視(漏電箇所の探索)
・ELB動作原因の調査

基本仕様(確度保証期間 1年)

測定ライン:単相2 線, 単相3 線, 三相3 線(50/60Hz)
チャネル数:(最大) 電圧2ch (1回路), 電流12ch
測定項目:漏洩電流測定, 主幹負荷測定, 分岐負荷電流測定, 電源品質測定
測定レンジ
電圧: AC 200V(有効測定範囲90V〜490V)
電流-1:(負荷電流測定)500.0 m 〜5.000 kA
(クランプセンサにより異なります)
電流-2:(漏電測定 *下記センサは電力測定に使用できません)
　9675, 9657-10:50.00m/ 100.0m/ 500.0m/ 1.000A
　電力:(1回路)
　単相2 線: 電圧レンジ(200V)×電流レンジ
　単相/三相3 線時: 電圧レンジ(200V)×電流レンジ×2倍
確度
　電圧: ±1% rdg.
　電流: ±1% rdg. ±0.2% f.s. +クランプセンサ確度
　電力: ±1% rdg. ±0.2% f.s. +クランプセンサ確度(力率=1)
周波数帯域 基本周波数50/60Hz〜3kHz
データ出力
　インターバル時間 1〜30秒, 1〜60分, 13切替え

※最大測定期間は1年間で強制終了

データ保存:PCカードへ保存(時系列データ: バイナリ/テキスト, イベントデータ: バイナリ, 画面: BMP, 設定: バイナリ)
表示:測定値, 波形, 時系列グラフ, ベクトル, イベントリスト
(表示更新は約1秒/回, 電流の表示はレンジの0.4%以下はゼロ)
電源:ACアダプタ 9418-15(AC100 〜240V), またはバッテリパック 9459(連続使用時間2h, トリクル充電機能), 20VA max.
寸法・質量 210W × 160H × 80Dmm, 1.2kg
付属品
　電圧コードL9438-54 ×1セット (黒・赤・黄)
　ACアダプタ9418-15 ×1
　CD-R (詳細取扱説明書, RS-232C 取扱説明書) ×1
　入力コードラベル ×1
　取扱説明書 ×1
　クイックスタートマニュアル ×1

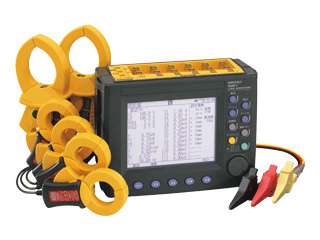

※画像のクランプオンセンサはオプションです。

※3351 本体のみでは電流・電力測定はできません。
測定目的に応じてオプションのクランプオンセンサを別途ご購入ください。
またデータ収集にはPC カードが必要です。
