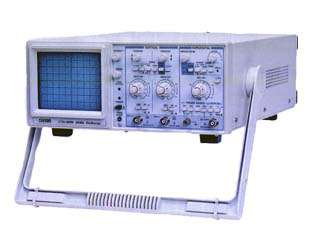

カスタム　オシロスコープ　CTO-2020D

【一般仕様】

(垂直軸)
感度　5mVから10V/div、1-2-5ステップ切換、11段切換、±50%
拡大　5倍
周波数帯域　DC0〜20MHz(-3dB)
　　　　　　　AC10Hz〜20MHz(-3dB)
立ち上がり時間〈18nS、〈70nS(MAG)
オーバーシュート　5%以下
最大入力電圧　400Vp-pまたは400V(DC+ACピーク)
インバート　CH2
入力インピーダンス　1MΩ±5%//≦30pF


(時間軸)
掃引方式　AUTO、NORM、LOCK、SINGLE
掃引時間　0.1μs/div〜0.2s/div、1-2-5ステップ切換、20段切換、±5%
掃引拡大　5倍


(同期)
トリガ―ソース　CH1、CH2、ALT、LINE、EXT
同期周波数　50Hz〜20MHz(オート)
カップリング　AC/DC
同期切換および極性　NORM、TV、+および-
最小同期トリガ―レベル　トリガー:5Hz〜20MHz
　　　　　　　　　　　　　INT:1div(管面振幅)
　　　　　　　　　　　　　EXT:0.2Vp-p
　　　　　　　　　　　　　TV　INT:2div(管面振幅)
　　　　　　　　　　　　　TV　EXT:0.3Vp-p
　　　　　　　　　　　　　トリガーロック(20Hz〜10MHz):INT2div(管面振幅)


(X-Y　モード)
入力信号　X:CH1
　　　　　Y:CH2
周波数応答:10Hz〜1MHz
XYフェーズ角度　<3°


(Z軸)
入力レベル　50V(DC+ACp-p)
入力インピーダンス　10kΩ
周波数レンジ　DC〜5MHz


(その他)
表示　CRT
校正電圧　電圧:0.5Vp-p±2%
　　　　　　周波数:1kHz±2%
校正期間　1000時間運転後、または約1年ごとを推奨
使用温湿度　0〜+40℃、90%RH以下(但し、結露のないこと)
電圧　AC100Vまたは200V、50/60Hz
消費電力　約35VA
重量　約7.2kg
寸法　W320×H130×D400mm
付属プローブインピィダンス　10MΩ±5%//≦23pF
校正　可
