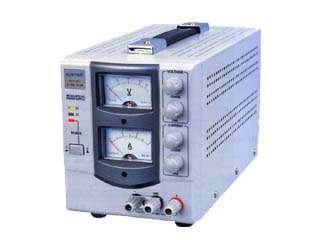

カスタム　直流安定化電源　APシリーズ

【仕様】


◇AP-1803

出力安定化方式　シリーズレギュレーション方式
冷却方式　自然空冷
出力電圧範囲　0〜18V
出力電流範囲　0〜3A
表示方式　アナログメーター
リップルノイズ　0.5mVrms以下
出力電圧安定度(定電圧動作時)
・電源変動AC100V±10%　5mV以下
・負荷変動0〜100%　5mV以下
表示部・分解能
・電圧　1V
・電流　0.1A
表示部精度
・電圧　±2.5%フルスケール
・電流　±2.5%フルスケール
サイズ　W130×H150×D260mm
重量　約4.3kg
入力電圧範囲　AC100V±10%(50/60Hz)
使用温湿度範囲　0〜+40℃、80%RH以下(但し結露のないこと)
保存温湿度範囲　-20〜+40℃、70%RH以下(但し結露のないこと)
ヒューズ　
・仕様　3A/250V
・サイズ　φ5.2×20mm



◆AP-1805

出力安定化方式　シリーズレギュレーション方式
冷却方式　自然空冷
出力電圧範囲　0〜18V
出力電流範囲　0〜5A
表示方式　アナログメーター
リップルノイズ　0.5mVrms以下
出力電圧安定度(定電圧動作時)
・電源変動AC100V±10%　5mV以下
・負荷変動0〜100%　5mV以下
表示部分解能
・電圧　1V
・電流　0.2A
表示部精度
・電圧　±2.5%フルスケール
・電流　±2.5%フルスケール
サイズ　W130×H150×D260mm
重量　約4.7kg
入力電圧範囲　AC100V±10%(50/60Hz)
使用温湿度範囲　0〜+40℃、80%RH以下(但し結露のないこと)
保存温湿度範囲　-20〜+40℃、70%RH以下(但し結露のないこと)
ヒューズ
・仕様　4A/250V
・サイズ　φ5.2×20mm



◇AP-3003

出力安定化方式　シリーズレギュレーション方式
冷却方式　自然空冷
出力電圧範囲　0〜30V
出力電流範囲　0〜3A
表示方式　アナログメーター
リップルノイズ　0.5mVrms以下
出力電圧安定度(定電圧動作時)
・電源変動AC100V±10%　5mV以下
・負荷変動0〜100%　5mV以下
表示部分解能
・電圧　1V
・電流　0.1A
表示部精度
・電圧　±2.5%フルスケール
・電流　±2.5%フルスケール
サイズ　W130×H150×D260mm
重量　約4.3kg
入力電圧範囲　AC100V±10%(50/60Hz)
使用温湿度範囲　0〜+40℃、80%RH以下(但し結露のないこと)
保存温湿度範囲　-20〜+40℃、70%RH以下(但し結露のないこと)
ヒューズ
・仕様　3A/250V
・サイズ　φ5.2×20mm



◆AP-3005

出力安定化方式　シリーズレギュレーション方式
冷却方式　強制空冷
出力電圧範囲　0〜30V
出力電流範囲　0〜5A
表示方式　アナログメーター
リップルノイズ　0.5mVrms以下
出力電圧安定度(定電圧動作時)
・電源変動AC100V±10%　5mV以下
・負荷変動0〜100%　5mV以下
表示部分解能
・電圧　1V
・電流　0.2A
表示部精度
・電圧　±2.5%フルスケール
・電流　±2.5%フルスケール
サイズ　W130×H150×D260mm
重量　約5.8kg
入力電圧範囲　AC100V±10%(50/60Hz)
使用温湿度範囲　0〜+40℃、80%RH以下(但し結露のないこと)
保存温湿度範囲　-20〜+40℃、70%RH以下(但し結露のないこと)
ヒューズ　
・仕様　4A/250V
・サイズ　φ5.2×20mm




【付属品】

・電源ケーブル
・出力用コード
・取扱説明書



【校正】

可



【ご注意】

直流安定化電源は、電気機械器具の
実験・検査用として、一定の電気知識及び技能を
有する技術者向けに設計されたものです。
ご使用にあたっては付属の取扱説明書をよく読んで
ご使用ください。
