富士製作所　フジプーラー8S　0.8TON

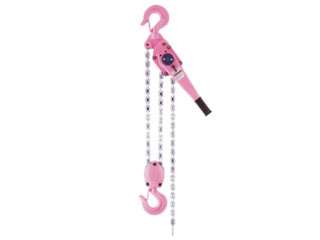

※写真は6.3TONです。


JIS規格に準拠
「軽量」「堅牢」「高性能」の3拍子を兼備!!


■強靭でふところの深いフック
定格荷重に対して十分な強度と粘りをもっています。
また、オーバーロードに対しては徐々に伸びて警報の役割を果たします。
さらに、フックピンを外すだけで容易にフックの交換ができる設計です。

■くいつき解除装置
オーバーロードやショック荷重によるブレーキのくいつきを簡単に解除できます。

■巻戻し切換装置
作業の能率を高める巻戻し切換装置
特殊形状の板スプリングを採用し、メンテナンスを容易にしました。

■高張力鋼板製のメインフレーム、一体成型の厚板カバーを採用
多用途に対応できるように本体の強度をより高めています。
また、形状も荷締め作業時の座りの安定を考えたデザインとなっています。
さらに、カバー類は、一体成型鋼板を使用していますので、外部からの衝撃に強い上に雨水や異物の侵入を防ぎます。

■高級合金鋼製歯車を使用
クロム・モリブデン鋼を多用した減速部は、徹底した品質管理の下に製作され、卓越した強度、軽量かつ高性能を誇ります。

■地球に優しい無公害ブレーキ板
ノンアスベストのアラミド繊維を主体とした高強度低摩擦ブレーキ板を採用しています。

■ハイクラスのV級チェーン
破壊強度は1000N/mm2で、強靭で耐摩耗性に優れたV級チェーンを使用。
さらに、強度を維持したまま、優れた防錆性を持つ無酸化亜鉛メッキを施しています。

■安心作業に配慮したボトムフック
巻き上げ過ぎを防ぐ形状と共にチェーンストップピンの損傷を防ぐガード付

■独自の遊転装置
長年の十世紀に培われたシンプルな構造で、操作もワンタッチ、当社独自の遊転装置です。
操作中に負荷がかかった場合でも自動的にブレーキが効きますので安心です。

■ハンドホイール
ピニオン軸を外に貫通せずに、軸端を完全の保護しています。

■フック・リンクチェーンのゲージ機能付/リンクチェーンストップ
リンクチェーンの巻下げ過ぎを防止すると共に、フックとチェーンの伸びの限界を示すゲージ機能を備えています。
いつでも簡単にチェックができ、信頼性の高い設計です。

■手に優しいゴム製グリップ
抜けにくい構造の上、握り易くスベリにくい形状・材質で、使い易い配慮がなされています。



■仕様

定格荷重	標準揚程(mm)	フック間最小距離(mm)	レバー長さ(mm)	手動力(N)	レバー1回転の揚程(mm)	製品質量(kg)	揚程1m増の自重増(kg)	チェーン全長(mm)	使用リンクチェーン(mm)	荷造質量(kg)
0.8TON	1.5	314	268	300	27.1	6.4	0.7	1683	φ5.6	6.9
1.0TON	1.5	323	268	370	27.1	6.6	0.7	1683	φ5.6	7.2
1.6TON	1.5	379	408	300	29.0	9.7	1.1	1701	φ7.1	10.7
3.15TON	1.5	480	408	380	19.8	16.6	1.8	1809	φ9.0	17.9
6.3TON	1.5	606	408	380	9.9	30.0	3.6	3564	φ9.0	31.0

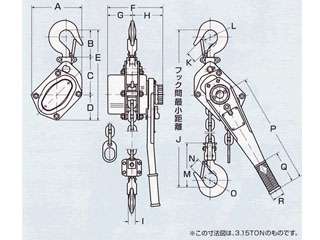

■寸法(単位=mm)

定格荷重	0.8TON	1.0TON	1.6TON	3.15TON	6.3TON
A	125	125	150	187	270
B	66	71	83	98	125.5
C	89	89	104	135.5	164
D	62.5	62.5	75	93.5	93.5
E	217.5	222.5	262	327	383
F	161	161	173	205	205
G	55	55	66	91	91
H	106	106	107	114	114
I	14.5	16	20	25	35
J	314	323	379	480	606
K	24	24	33	40	47
L	φ35	φ38	φ42	φ50	φ64
M	101.5	106.5	128.0	160.5	287.5
N	24	24	33	40	47
O	φ35	φ38	φ42	φ50	φ64
P	268	268	408	408	408
Q	115	115	115	115	115
R	42	42	42	42	42
