マーベル　ブラインドリベット　SB-41

豊富なサイズで広範囲の作業をカバー!

●一般板金作業・冷暖房ダクト工事・建築・サッシ・内外装区叔父に広く使われています。

●スチールフランジ
●スチールシャフト

品番 SB-41
下穴径 3.3mm
軸径d 3.2mm
頭径a 6.4mm
頭高h 1.0mm
マンドレル径W 1.93mm
フランジ長l 4.5

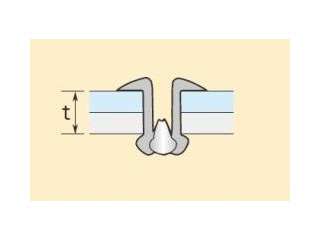

カシメ厚t 1.0〜1.6
剪断強度 1.5kN(150kgf)
引張強度 2.0kN(200kgf)
入数 1,000本

品番 SB-42
下穴径 3.3mm
軸径d 3.2mm
頭径a 6.4mm
頭高h 1.0mm
マンドレル径W 1.93mm
フランジ長l 6.0
カシメ厚t 1.6〜3.2
剪断強度 1.5kN(150kgf)
引張強度 2.0kN(200kgf)
入数 1,000本

品番 SB-43
下穴径 3.3mm
軸径d 3.2mm
頭径a 6.4mm
頭高h 1.0mm
マンドレル径W 1.93mm
フランジ長l 7.7
カシメ厚t 3.2〜4.8
剪断強度 1.5kN(150kgf)
引張強度 2.0kN(200kgf)
入数 1,000本

品番 SB-44
下穴径 3.3mm
軸径d 3.2mm
頭径a 6.4mm
頭高h 1.0mm
マンドレル径W 1.93mm
フランジ長l 9.2
カシメ厚t 4.8〜6.4
剪断強度 1.5kN(150kgf)
引張強度 2.0kN(200kgf)
入数 1,000本

品番 SB-45
下穴径 3.3mm
軸径d 3.2mm
頭径a 6.4mm
頭高h 1.0mm
マンドレル径W 1.93mm
フランジ長l 10.8
カシメ厚t 6.4〜7.9
剪断強度 1.5kN(150kgf)
引張強度 2.0kN(200kgf)
入数 1,000本

品番 SB-46
下穴径 3.3mm
軸径d 3.2mm
頭径a 6.4mm
頭高h 1.0mm
マンドレル径W 1.93mm
フランジ長l 12.4
カシメ厚t 7.9〜9.5
剪断強度 1.5kN(150kgf)
引張強度 2.0kN(200kgf)
入数 1,000本

品番 SB-48
下穴径 3.3mm
軸径d 3.2mm
頭径a 6.4mm
頭高h 1.0mm
マンドレル径W 1.93mm
フランジ長l 16.0
カシメ厚t 9.5〜12.7
剪断強度 1.5kN(150kgf)
引張強度 2.0kN(200kgf)
入数 1,000本
