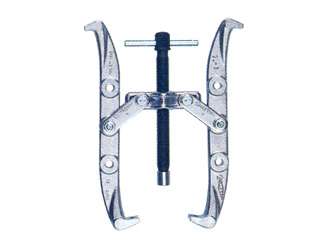

スーパーツール　ギヤープーラGL型　GL4

ギヤープーラGL型



材質 特殊合金鋼
仕上げ ニッケルクロムめっき

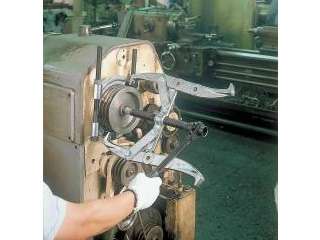

◦機械や自動車の解体修理におけるベアリング、プーリ、ギヤー等のあらゆる引抜き作業に最適。
◦G型より長爪、且つ3穴により爪の届く範囲拡大。
◦爪の片方はフックボルト用溝幅設計(BS用)
◦スチールボール入りアダプタにより摩擦抵抗大幅軽減。

GL4〜8まではハンドルがついています。

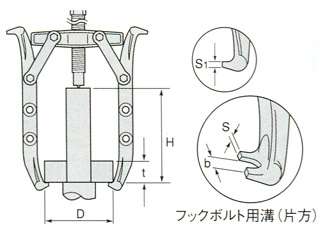

品番　GL4(単位:mm)
被引抜き物の大きさ(D)
・最小50
・最大100
引抜物の幅[(D)が最大の時](t)60
爪の届く長さ(H)150
ボルト溝巾(b)10
爪の先端厚み
・(S1)4.1
・(S)5.8
おねじ六角対辺(B)17
おねじ外径14
破断荷重(kW)40
質量(kg)1.0

品番　GL6(単位:mm)
被引抜き物の大きさ(D)
・最小60
・最大150
引抜物の幅[(D)が最大の時](t)70
爪の届く長さ(H)190
ボルト溝巾(b)12
爪の先端厚み
・(S1)5.3
・(S)6.7
おねじ六角対辺(B)19
おねじ外径18
破断荷重(kW)60
質量(kg)2.3

品番　GL8(単位:mm)
被引抜き物の大きさ(D)
・最小80
・最大200
引抜物の幅[(D)が最大の時](t)100
爪の届く長さ(H)275
ボルト溝巾(b)16
爪の先端厚み
・(S1)6.7
・(S)7.4
おねじ六角対辺(B)22
おねじ外径22
破断荷重(kW)80
質量(kg)4.4

品番　GL10(単位:mm)
被引抜き物の大きさ(D)
・最小100
・最大250
引抜物の幅[(D)が最大の時](t)125
爪の届く長さ(H)300
ボルト溝巾(b)18
爪の先端厚み
・(S1)7.4
・(S)8.0
おねじ六角対辺(B)30
おねじ外径28
破断荷重(kW)100
質量(kg)7.0

品番　GL12(単位:mm)
被引抜き物の大きさ(D)
・最小120
・最大300
引抜物の幅[(D)が最大の時](t)170
爪の届く長さ(H)350
ボルト溝巾(b)20
爪の先端厚み
・(S1)8.0
・(S)8.7
おねじ六角対辺(B)32
おねじ外径32
破断荷重(kW)120
質量(kg)10.0

品番　GL15(単位:mm)
被引抜き物の大きさ(D)
・最小150
・最大375
引抜物の幅[(D)が最大の時](t)185
爪の届く長さ(H)400
ボルト溝巾(b)24
爪の先端厚み
・(S1)8.7
・(S)9.8
おねじ六角対辺(B)41
おねじ外径38
破断荷重(kW)150
質量(kg)13.0

品番　GL18(単位:mm)
被引抜き物の大きさ(D)
・最小180
・最大450
引抜物の幅[(D)が最大の時](t)200
爪の届く長さ(H)440
ボルト溝巾(b)27
爪の先端厚み
・(S1)9.8
・(S)10.8
おねじ六角対辺(B)46
おねじ外径44
破断荷重(kW)180
質量(kg)16.0
