STS　全周水平ラインレーザー墨出し器　OLH-4L

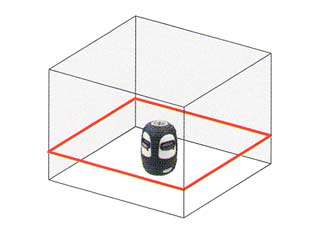

≪全周水平ラインレーザー!!!≫


◆高輝度レーザー搭載
高輝度レーザーを搭載し明るさは従来の約2倍!


◆高精度±1mm/10m


◆防塵・防滴IP54相当
過酷な現場環境にも耐える防塵・防水性能IP54相当。
もっぱら室内で使用するユーザー様も防塵機能は欠かせません。


◆自動補正OFFモード
自動補正OFFモードでは、自動補正範囲(±5°)以上の角度でも任意の傾きで
レーザーラインを照射する事ができます。

※水平出しの作業はできません。
※別売の傾斜脚頭STH70を使用すると便利です。


◆専用受光器・標準装備
精度・サイズともに世界最高水準の受光器の開発に成功。
今までの受光器にはない19mmの薄さ!
加えてIP56相当の防塵・防水性能を実現した使用範囲は最大約50mmの高精度受光器です。


◆L字軽天マウントを標準装備
内装工事に便利なマグネット式L字軽天マウントを標準装備しています。
本体固定ネジの差し込み方向を変える事により下図のように2通りの固定方法が可能です。


◆1年間の盗難火災保険付き
STSトータルサポート
補償期間はご購入翌日より1年間。
(事前登録が必要です。)



≪本体OLH-4L仕様≫

光源:　635nm　赤色半導体レーザー
光出力:　2.5mW以下　クラス1M(JIS　C6802:2005)
パルス幅/周波数:　50μs/10kHz±10%
線幅:　1.5mm/5m
精度:　±1mm/10m
自動補正範囲:　±5°
傾斜警告:　有、補正範囲外時全レーザー点滅及びブザー音
自動補正OFF機能:　有
制動方式:　磁気制動方式
電池残量警告:　有、電源ランプ点滅
電源:　アルカリ電池:単3形(LR6)×4本
　　　　BTH4L充電式Li-ion電池(オプション)
　　　　充電時間:約五時間
連続使用時間:通常(高輝度)モード:約6時間(アルカリ電池)
　　　　　　　約15時間(充電池BTH4L)
受光器モード:約15時間(アルカリ電池)
　　　　　　　約31時間(充電池BTH4L)
使用温度範囲:　-10°〜+45℃
防塵・防水:　有、IP54相当
受光器対応:　対応　付属のSS-50Z使用
屋外最大到達距離:　約50m(付属のSS-50Z使用時、但し使用環境により異なる。)
本体寸法:　φ95(ボディ部)×H130mm
本体重量:　0.64kg(電池含まず)




≪受光器SS-50Z仕様≫　

表示:　高輝度LED(3色)　正面・側面・裏面のトリプル表示、及びブザー音
検出距離:　約1.5m〜最大約50m(使用環境により異なる)
検出精度:　15m以内:±0.5mm
　　　　　　35m未満:±1.0mm
　　　　　　35m以上:±1.5mm
電源:　単4乾電池×3本
連続使用時間:　約50時間(アルカリ電池使用時)
使用温度範囲:　-20℃〜+50℃　結露無きこと
防水・防塵:　有、IP56相当
電池残量警告:　有、電源パイロットランプ点滅
オートパワーOFF:　有、最後に操作又は受光後約6分
寸法:　150×52×19mm
重量:　145g




≪標準付属品≫

・本体
・専用ケース
・受光器SS-50Z
・受光器用クランプ
・L字軽天マウント
・単3乾電池×4本
・単4乾電池×3本
