U.K　ステンレス製M型フード付ガラリ　防音タイプ　UK-MBONタイプ　MBON100B-MG メタリックグレー

フードビス脱着式

※注意:燃焼設備の排気ダクト・厨房等で使用しないでください。

≪特長>>
防音材により、内外部からの音を遮断します。

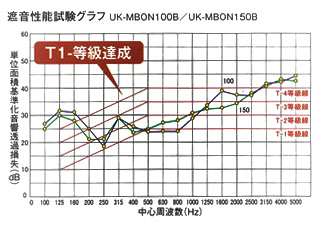

■遮音性能
音源側と受音側の間の壁に、防音フードを音源側に取り付け、音をどれくらい遮断するかを表した数値。JIS A 1428により測定し、「JIS A 1428附属書1」に基づき表示。

■サッシ遮音等級
JIS A 4706によるサッシ遮音等級を表すT-1等級線〜T-4等級線は4つの等級が決められております。この等級に適合するかどうかの判定基準は、16点の中心周波数における音響透過損失がすべて該当する遮音等級線を上回る事。なお、各周波数帯域で該当する遮音等級線を下回る値の合計が3dB以下の場合は、その遮音等級とする、となっております。

他の防音性能の簡易的な見方として500Hz時の音響透過損失の値も目安にすることもできます。


≪仕様≫
●材質
・本体・フード・水切板:SUS304 t0.5
・金網板:SUS304 t0.31x10M
・金網板取付ビス:SUS304 (+)トラスネジM4x6
・防音材:ポリエチレンフォーム
・組立ビス:SUS304 (+)ナベ頭4x5mm

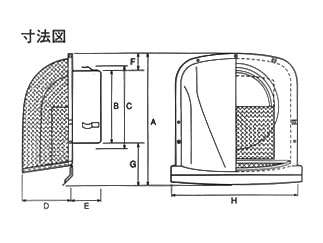

●サイズ
・MBON100B-仕上げ
金網(メッシュ)　10M
A:214　B:97　C:111　D:78　E:48　 F:34　G:83　 H:199
有効換気面積:22.75c?

・MBON150B-仕上げ
金網(メッシュ)　10M
A:265　B:145　C:160　D:102　E:58　 F:38　G:83　 H:266
有効換気面積:22.82c?

※BK/MB/WH/MW/CSは受注生産の為製作にお時間を頂きます。
