U.K　建具・家具金物　ステンレス製　D型ブラケットロングタイプ　L=150 25mm ヘアーライン

パイプ支持金物

≪仕様≫
● 部品詳細:
受け本体:　SUS304(AM3抗菌材ステンレス)　t0.8
丸座:　SUS304(AM3抗菌材ステンレス)　t0.8
寸切りボルト全ネジ:　鉄生綿材　M6
組立ナット:　SUS304　六角ナットM6
組立ワッシャー:　SUS304　φ18xt2.0
組立ワッシャータップ付:　SUS304　φ16xt2.0
パイプ:　SUS304　φ16xt2.0

●サイズ
・長さサイズ:　L=150、パイプ径:　25mm

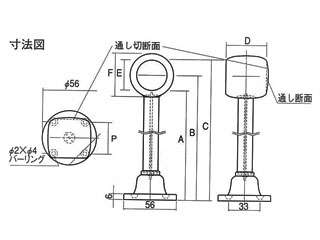

A:152.0　B:165.0　C:177.0　D: 33.0　E:φ25.5　F:φ36.0　P:32.5
パイプL:　120.0
ボルトL:　140.0
使用ビス(Aタッピング):　(+)皿3.5x25

・長さサイズ:　L=150、パイプ径:　32mm
A:153.0　B:169.0　C:185.0　D: 41.0　E:φ32.5　F:φ45.0　P:32.5
パイプL:　120.0
ボルトL:　140.0
使用ビス(Aタッピング):　(+)皿3.5x25

・長さサイズ:　L=200、パイプ径:　25mm
A:202.0　B:215.0　C:227.0　D: 33.0　E:φ25.5　F:φ36.0　P:32.5
パイプL:　170.0
ボルトL:　190.0
使用ビス(Aタッピング):　(+)皿3.5x25

・長さサイズ:　L=200、パイプ径:　32mm
A:203.0　B:219.0　C:235.0　D: 41.0　E:φ32.5　F:φ45.0　P:32.5
パイプL:　170.0
ボルトL:　190.0
使用ビス(Aタッピング):　(+)皿3.5x25

・長さサイズ:　L=250、パイプ径:　25mm
A:252.0　B:265.0　C:277.0　D: 33.0　E:φ25.5　F:φ36.0　P:32.5
パイプL:　220.0
ボルトL:　240.0
使用ビス(Aタッピング):　(+)皿3.5x25

・長さサイズ:　L=250、パイプ径:　32mm
A:253.0　B:269.0　C:285.0　D: 41.0　E:φ32.5　F:φ45.0　P:32.5
パイプL:　220.0
ボルトL:　240.0
使用ビス(Aタッピング):　(+)皿3.5x25

・長さサイズ:　L=300、パイプ径:　25mm
A:302.0　B:315.0　C:327.0　D: 33.0　E:φ25.5　F:φ36.0　P:32.5
パイプL:　270.0
ボルトL:　290.0
使用ビス(Aタッピング):　(+)皿3.5x25

・長さサイズ:　L=300、パイプ径:　32mm
A:303.0　B:319.0　C:335.0　D: 41.0　E:φ32.5　F:φ45.0　P:32.5
パイプL:　270.0
ボルトL:　290.0
使用ビス(Aタッピング):　(+)皿3.5x25

・長さサイズ:　L=400、パイプ径:　25mm
A:402.0　B:415.0　C:427.0　D: 33.0　E:φ25.5　F:φ36.0　P:32.5
パイプL:　370.0
ボルトL:　390.0
使用ビス(Aタッピング):　(+)皿3.5x25

・長さサイズ:　L=400、パイプ径:　32mm
A:403.0　B:419.0　C:435.0　D: 41.0　E:φ32.5　F:φ45.0　P:32.5
パイプL:　370.0
ボルトL:　390.0
使用ビス(Aタッピング):　(+)皿3.5x25

・長さサイズ:　L=500、パイプ径:　25mm
A:502.0　B:515.0　C:527.0　D: 33.0　E:φ25.5　F:φ36.0　P:32.5
パイプL:　470.0
ボルトL:　490.0
使用ビス(Aタッピング):　(+)皿3.5x25

・長さサイズ:　L=500、パイプ径:　32mm
A:503.0　B:519.0　C:535.0　D: 41.0　E:φ32.5　F:φ45.0　P:32.5
パイプL:　470.0
ボルトL:　490.0
使用ビス(Aタッピング):　(+)皿3.5x25

・長さサイズ:　L=600、パイプ径:　25mm
A:602.0　B:615.0　C:627.0　D: 33.0　E:φ25.5　F:φ36.0　P:32.5
パイプL:　570.0
ボルトL:　590.0
使用ビス(Aタッピング):　(+)皿3.5x25

・長さサイズ:　L=600、パイプ径:　32mm
A:603.0　B:619.0　C:635.0　D: 41.0　E:φ32.5　F:φ45.0　P:32.5
パイプL:　570.0
ボルトL:　590.0
使用ビス(Aタッピング):　(+)皿3.5x25

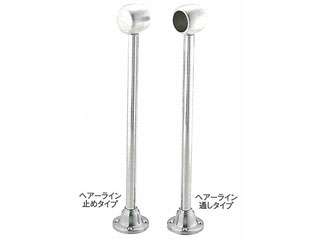

※止めタイプと通しタイプの価格は同じです.本製品は、パイプサイズ以内(寸切りボルトを使用しているため)フリーにカットが可能です。
※別注品1,000mmまで対応。


注文フォームの備考欄にお選びいただきました

「止めタイプ」・「通しタイプ」をご記入下さい。
