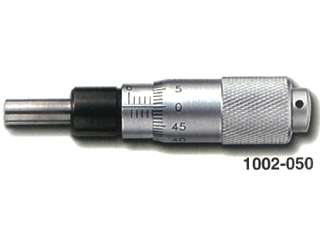

新潟精機　マイクロメータヘッド　1002-050

※単独での使用ではなく、他の測定器を組み合わせたり、送り装置またはストッパとして使用します。

■用途:　精密機器や精密機械に取り付けられ、測定・送り・位置決め等に使用
■材質:　
・シンブル他:　合金工具鋼
・スピンドル:　高炭素クロム軸受鋼
■特長:　測定範囲0〜13mmの標準形、小形、汎用シリーズです。

<<仕様>>

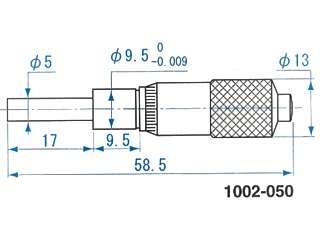

●品番:　1002-050
・ステム形状:　ストレートステム
・スピンドル:　φ5x17mm
・ステム:　φ9.5x9.5mm
・先端形状:　平面
・目量:　0.01mm
・最大許容誤差:　4µm
・全長:　58.5mm
・シンブル径:　13mm
・質量:　40g

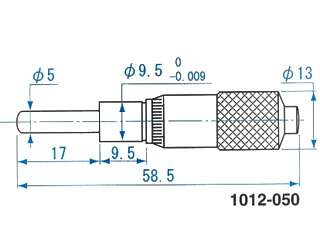

●品番:　1012-050
・ステム形状:　ストレートステム
・スピンドル:　φ5x17mm
・ステム:　φ9.5x9.5mm
・先端形状:　球面(SR4)
・目量:　0.01mm
・最大許容誤差:　4µm
・全長:　58.5mm
・シンブル径:　13mm
・質量:　40g

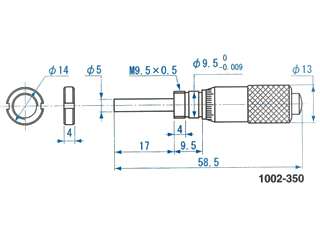

●品番:　1002-350
・ステム形状:　ナット付ステム
・スピンドル:　φ5x17mm
・ステム:　φ9.5x9.5mm
・ナット径:　14x4mm
・先端形状:　平面
・目量:　0.01mm
・最大許容誤差:　4µm
・全長:　58.5mm
・シンブル径:　13mm
・質量:　40g

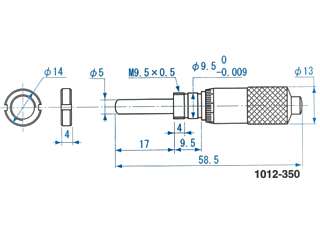

●品番:　1012-350
・ステム形状:　ナット付ステム
・スピンドル:　φ5x17mm
・ステム:　φ9.5x9.5mm
・ナット径:　14x4mm
・先端形状:　球面(SR4)
・目量:　0.01mm
・最大許容誤差:　4µm
・全長:　58.5mm
・シンブル径:　13mm
・質量:　40g

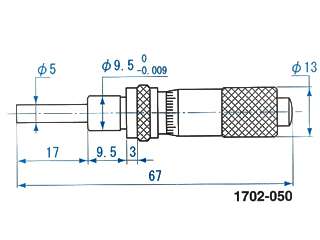

●品番:　1702-050
・ステム形状:　ストレートステム・クランプ付
・スピンドル:　φ5x17mm
・ステム:　φ9.5x9.5mm
・先端形状:　平面
・目量:　0.01mm
・最大許容誤差:　4µm
・全長:　67mm
・シンブル径:　13mm
・質量:　40g

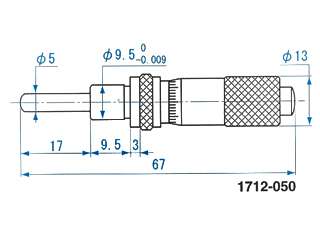

●品番:　1712-050
・ステム形状:　ストレートステム・クランプ付
・スピンドル:　φ5x17mm
・ステム:　φ9.5x9.5mm
・先端形状:　球面(SR4)
・目量:　0.01mm
・最大許容誤差:　4µm
・全長:　67mm
・シンブル径:　13mm
・質量:　40g

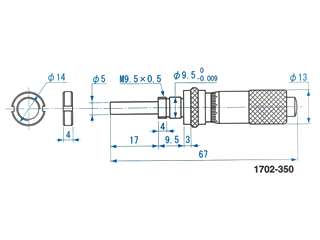

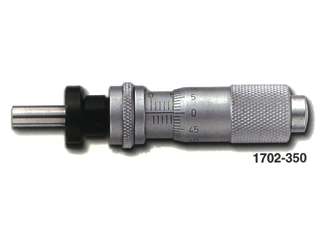

●品番:　1702-350
・ステム形状:　ナット付ステム・クランプ付
・スピンドル:　φ5x17mm
・ステム:　φ9.5x9.5mm
・ナット径:　14x4mm
・先端形状:　平面
・目量:　0.01mm
・最大許容誤差:　4µm
・全長:　67mm
・シンブル径:　13mm
・質量:　40g

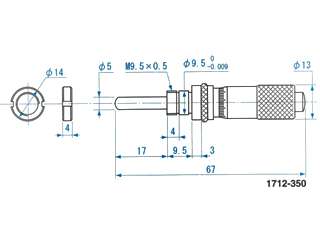

●品番:　1712-350
・ステム形状:　ナット付ステム・クランプ付
・スピンドル:　φ5x17mm
・ステム:　φ9.5x9.5mm
・先端形状:　球面(SR4)
・目量:　0.01mm
・最大許容誤差:　4µm
・全長:　67mm
・シンブル径:　13mm
・質量:　40g
