新潟精機　目盤付台付スコヤ　C-100

※製缶業者様の必需品　!　台付仕様・目盛付。あらゆる加工の直角度測定、ケガキ作業に便利です　!

■用途:　製品、部品等の直角度の測定
■材質:　機械構造用炭素鋼
■特長:　
・片面のみ1mm通しの目盛付
・JIS 2　級同等品

※直角度±(20+L/10)µm　(Lは呼び寸法を表す)

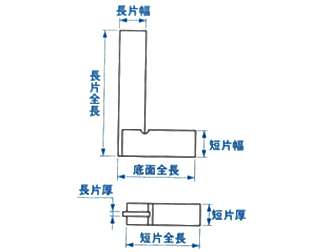

<<仕様>>
●品番:　C-100
・呼び寸法:　100mm
・長片全長:　100mm
・長片幅:　20mm
・長片厚:　2.5mm
・底面全長:　70mm
・短片幅:　19mm
・短片厚:　12mm
・目盛精度:　±0.4mm
・直角度:　0.03mm
・質量:　180g

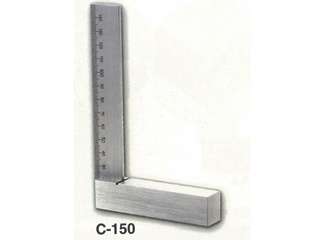

●品番:　C-150
・呼び寸法:　150mm
・長片全長:　150mm
・長片幅:　24mm
・長片厚:　3mm
・底面全長:　100mm
・短片幅:　22mm
・短片厚:　18mm
・目盛精度:　±0.4mm
・直角度:　0.035mm
・質量:　410g

●品番:　C-200
・呼び寸法:　200mm
・長片全長:　200mm
・長片幅:　29mm
・長片厚:　3.5mm
・底面全長:　130mm
・短片幅:　26mm
・短片厚:　22mm
・目盛精度:　±0.4mm
・直角度:　0.04mm
・質量:　780g

●品番:　C-250
・呼び寸法:　250mm
・長片全長:　250mm
・長片幅:　29mm
・長片厚:　3.5mm
・底面全長:　165mm
・短片幅:　26mm
・短片厚:　22mm
・目盛精度:　±0.4mm
・直角度:　0.045mm
・質量:　1.2kg

●品番:　C-300
・呼び寸法:　300mm
・長片全長:　300mm
・長片幅:　35mm
・長片厚:　4mm
・底面全長:　200mm
・短片幅:　32mm
・短片厚:　27mm
・目盛精度:　±0.4mm
・直角度:　0.05mm
・材質:　1.9kg

●品番:　C-400
・呼び寸法:　400mm
・長片全長:　400mm
・長片幅:　40mm
・長片厚:　5mm
・底面全長:　200mm
・短片幅:　40mm
・短片厚:　27mm
・目盛精度:　±0.4mm
・直角度:　0.06mm
・質量:　2.4kg

●品番:　C-500
・呼び寸法:　500mm
・長片全長:　500mm
・長片幅:　46mm
・長片厚:　5mm
・底面全長:　300mm
・短片幅:　45mm
・短片厚:　35mm
・目盛精度:　±0.4mm
・直角度:　0.07mm
・質量:　6kg

●品番:　C-600
・呼び寸法:　600mm
・長片全長:　600mm
・長片幅:　50mm
・長片厚:　5mm
・底面全長:　320mm
・短片幅:　55mm
・短片厚:　35mm
・目盛精度:　±0.4mm
・直角度:　0.08mm
・質量:　6.5kg

●品番:　C-1000
・呼び寸法:　1000mm
・長片全長:　1000mm
・長片幅:　65mm
・長片厚:　10mm
・底面全長:　550mm
・短片幅:　80mm
・短片厚:　65mm
・目盛精度:　±0.4mm
・直角度:　0.12mm
・質量:　35kg
