新潟精機　目盛付平形スコヤ　E-100

※製缶業者様の必需品!目盛付。あらゆる加工の直角度測定、ケガキ作業に便利です!

■用途:　製品、部品等の直角度の測定
■材質:　機械構造用炭素鋼
■特長:　
・片面のみ1mm通しの目盛付
・JIS2級同等品

※直角度±(20+L/10)µm　(Lは呼び寸法を表す)

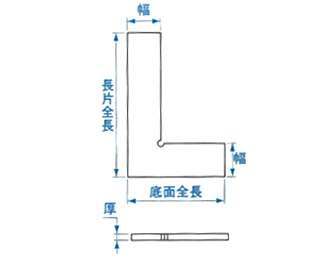

<<仕様>>
●品番:　E-100
・呼び寸法:　100mm
・長片全長:　100mm
・底面全長:　70mm
・幅:　20mm
・厚:　4mm
・目盛精度:　±0.4mm
・直角度:　±0.03mm
・質量:　120g

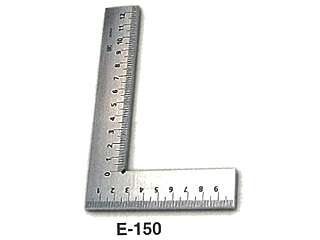

●品番:　E-150
・呼び寸法:　150mm
・長片全長:　150mm
・底面全長:　100mm
・幅:　25mm
・厚:　5mm
・目盛精度:　±0.4mm
・直角度:　±0.035mm
・質量:　280g

●品番:　E-200
・呼び寸法:　200mm
・長片全長:　200mm
・底面全長:　130mm
・幅:　25mm
・厚:　6mm
・目盛精度:　±0.4mm
・直角度:　±0.04mm
・質量:　430g

●品番:　E-250
・呼び寸法:　250mm
・長片全長:　250mm
・底面全長:　165mm
・幅:　30mm
・厚:　6mm
・目盛精度:　±0.4mm
・直角度:　±0.045mm
・質量:　600g

●品番:　E-300
・呼び寸法:　300mm
・長片全長:　300mm
・底面全長:　200mm
・幅:　40mm
・厚:　8mm
・目盛精度:　±0.4mm
・直角度:　±0.05mm
・質量:　750g

●品番:　E-400
・呼び寸法:　400mm
・長片全長:　400mm
・底面全長:　200mm
・幅:　40mm
・厚:　8mm
・目盛精度:　±0.4mm
・直角度:　±0.06mm
・質量:　1.8kg

●品番:　E-500
・呼び寸法:　500mm
・長片全長:　500mm
・底面全長:　300mm
・幅:　40mm
・厚:　8mm
・目盛精度:　±0.4mm
・直角度:　±0.07mm
・質量:　3kg

●品番:　E-600
・呼び寸法:　600mm
・長片全長:　600mm
・底面全長:　325mm
・幅:　50mm
・厚:　10mm
・目盛精度:　±0.4mm
・直角度:　±0.08mm
・質量:　4kg

●品番:　E-1000
・呼び寸法:　1000mm
・長片全長:　1000mm
・底面全長:　550mm
・幅:　60mm
・厚:　12mm
・目盛精度:　±0.4mm
・直角度:　±0.12mm
・質量:　12kg
