新潟精機　角度限界ゲージ　WAL2542

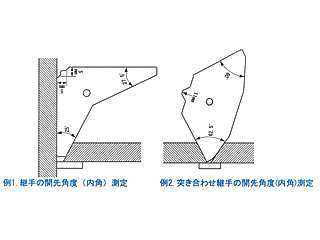

※溶接加工の必需品!継手開先角度・突き合わせ継手開先角度測定用限界ゲージです!

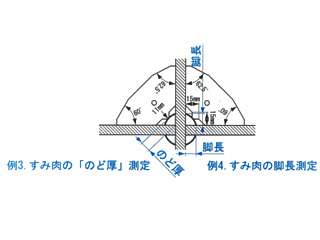

■用途:　T継手の開先角度(内角)測定、突き合わせ継ぎ手の開先角度(内角)測定、すみ肉の脚長(高さ)測定および、のど厚測定に。
■材質:　SUS304
■特長:　
・合否判定が容易な限界寸法値を表示(角度は2.5゜とび、のど厚寸法は1mmとび)
・脚長は測定のど厚寸法時の許容限界寸法を表示しています。
・測定範囲は、いずれも現場にて使用頻度の多い寸法を選んでおります。
・プラスチックケース、ボールチェーン付。
■仕様

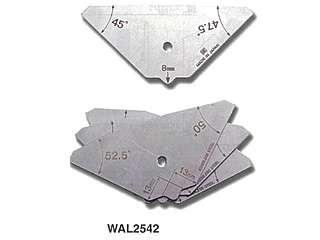

●品番:　WAL2542
・ブランクNo:　1　2　3　4
・概略寸法:
全幅:　92
全高:　46　45　44　43　
板厚:　1.5
・材質・仕上:　SUS304バレル半光沢仕上
・測定値表示:　
角度(両面):　25゜　30゜　35゜　40゜　27.5゜　32.5゜　37.5゜　42.5゜
のど厚(表):　4　5　6　7　　
脚長(裏):　5　7　8　10　
・精度:　すみ肉・余盛の測定±0.1mm　角度±1゜
・質量:　100g

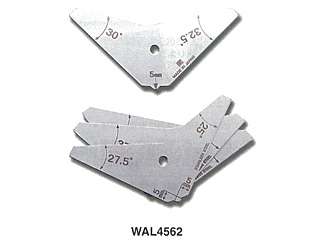

●品番:　WAL4562
・ブランクNo:　1　2　3　4
・概略寸法:
全幅:　92
全高:　43　44　45　46
板厚:　1.5
・材質・仕上:　SUS304バレル半光沢仕上
・測定値表示:　
角度(両面):　45゜　50゜　55゜　60゜　47.5゜　52.5゜　57.5゜　62.5゜
のど厚(表):　8　9　10　11　　　
脚長(裏):　11　13　14　15　　
・精度:　すみ肉・余盛の測定±0.1mm　角度±1゜
・質量:　120g
