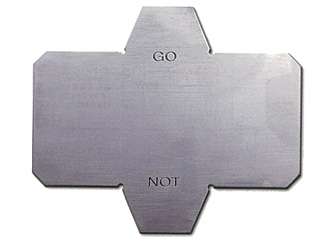

新潟精機　ガスケット溝幅測定限界ゲージ　GWS-1

リングジョイントガスケットを取り付けるフランジ用の限界ゲージです。各種リング番号に対応しています。

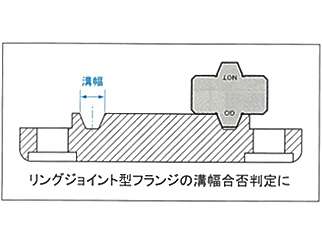

■用途:リングジョイントガスケットを取り付ける、フランジの溝幅の合否を判定する限界ゲージです。　
■材質:　SUS420J2　(ステン仕上)
■特長:
・GO/NOTの規格はJPI-7S-23に沿っています。
・フランジ溝幅の許容差:　±0.20mm
・フランジ溝深さの許容差:+0.41　0　mm
・フランジ溝低のすみの半径の許容差:　1.5mm以下...+0.8mm　　1.5mmを超え...±0.8mm
・角度の許容差:　±0.5゜

<<仕様>>
●品番:　GSW-1

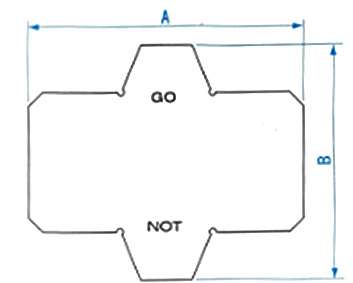

・A:　40、　B:　35
・適用リング番号:　21,　23,　24,　26,　27,　30,　31,　34,　35,　37,　39,　41,　44,　45,　49,　53,　57,　61,　65,　69,　82,　84,　92,　99
・フランジ溝幅(mm):　7.92mm
・フランジ溝深さ:　11.91mm
・フランジ溝低のすみの半径:　0.8
・質量:　11g

●品番:　GSW-2
・A:　40、　B:　35
・適用リング番号:　28,　32,　46,　73　
・フランジ溝幅(mm):　9.52mm
・フランジ溝深さ:　13.49mm
・フランジ溝低のすみの半径:　1.5
・質量:　11g

●品番:　GSW-3
・A:　60、　B:　50
・適用リング番号: 38,　50,　54,　62,　66,　77,　86,　87
・フランジ溝幅(mm):　11.13mm
・フランジ溝深さ:　16.66mm
・フランジ溝低のすみの半径:　1.5
・質量:　22g

●品番:　GSW-4
・A:　60、　B:　50
・適用リング番号: 42,　47,　70,　74,　88,　89,　93,　94,　95
・フランジ溝幅(mm):　12.70mm
・フランジ溝深さ:　19.84mm
・フランジ溝低のすみの半径:　1.5
・質量:　22g

●品番:　GSW-5
・A:　80、　B:　60
・適用リング番号: 51,　58,　96,　97,　98
・フランジ溝幅(mm):　14.27mm
・フランジ溝深さ:　23.01mm
・フランジ溝低のすみの半径:　1.5
・質量:　35g

●品番:　GSW-6
・A:　80、　B:　60
・適用リング番号: 63,　78
・フランジ溝幅(mm):　15.88mm
・フランジ溝深さ:　26.97mm
・フランジ溝低のすみの半径:　1.5
・質量:　35g

●品番:　GSW-7
・A:　80、　B:　70
・適用リング番号: 　55,　67,　71,　100
・フランジ溝幅(mm):　17.48mm
・フランジ溝深さ:　 30.18mm
・フランジ溝低のすみの半径:　1.5
・質量:　40g
