新潟精機　レベルニックセパレート・システム　DL-D3

■高精度デジタル水準器0.001mm/m表示・外部出力付

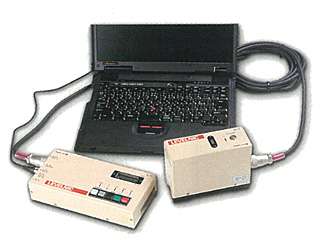

●デジタルセンサ　(DL-S2)・デジタル表示器(DL-D3)・接続ケーブル(DL-P1)の組み合わせシステムです。
※パソコンは付属されて下りません。

■用途:　定盤、工作機械などの高精度の水平出し、真直度、平面度測定用デジタル表示器
■材質:　
・本体:　アルミニウム
・センサベース部:　鋳鉄
■特長:　
・セパレートタイプの水準器として高い場所や大型機械の水平出しに、手元でデジタル表示を値読みできます。
・デジタル表示器は表示値をRS-232C信号で出力できますので、RS-232C入力インターフェイスを内蔵しているパンコンやプリンタに接続ができます。

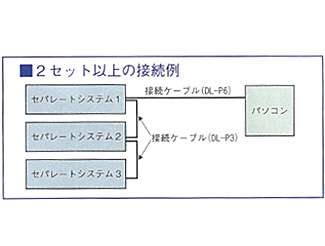

・2台以上の外部信号を1本の出力信号にまとめることができるので、3台、4台と増設した時の信号処理が簡単です。
・0コール、1/2コールスイッチにより、基準を決める表示を半分にするなどの操作がワンタッチでできます。
・デジタルセンサのレベルベース底面にねじ穴(M5×P0.8)が施され、特殊ベースや治具の取付ができます。
■仕様
・測定範囲: ±5.000mm/m・±0.2865°
・最小読取値: 0.001mm/m・0.0001°、0.01mm/m・0.001°
・使用温度範囲: 0〜40℃
・読取精度:
(使用温度17〜23℃) ±0.85%rdg (0〜±2mm/m・0〜0.1146°)、±1.0%rdg(±2〜±5mm/m・±0.1146°〜±0.2865°)
(使用温度0〜40℃) ±2.6%rdg (0〜±2mm/m・0〜0.1146°)、±2.7%rdg(±2〜±5mm/m・±0.1146°〜±0.2865°)
・繰り返し精度:　±0.005mm/m・±0.0003°以内
・外部出力信号:　RS-232C準拠
・電源:　
単3型乾電池×6　
ACアダプタ(付属)
・連続使用時間:　
マンガン乾電池　約27時間
アルカリ乾電池　約55時間
測定条件によって多少異なります。
・外形寸法:
DL-S2 L167×W59×H111mm(ベース寸法:　L150×W55mm)、DL-D3 L235×W106×H51mm、DL-P1 全長5m　(標準)
●品番:　DL-D3
・質量:　1kg
●品番:　DL-S2
・質量:　2kg
●品番:　DL-P1
・質量:　400g
●品番:　DL-P3
・質量:　100g

★パソコン接続ケーブル
■用途:　レベルニックとパンコン・プリンタの接続用(DL-P6はプリンタ接続はできません)
■仕様:　
・サイズ:　φ3x5m
・DL-P5AD:　25ピンコネクタ、25→9ピン変換アダプタ付(シリアルポート接続用)
・DL-P6:　9ピンコネクタ　(シリアルポート接続用)
・使用可能機種:　DL-m3・DL-S3・DL-m3L・DL-S3L・DL-S3C・レベルニックセパレートシステム

●品番:　DL-P5AD
・本体材質:　2芯シールド(銅線)

●品番:　DL-P6
・本体材質:　2芯シールド(銅線)
