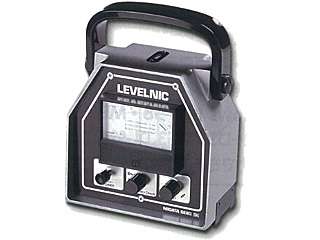

新潟精機　　レベルニック　EL-01A

※0.01mm/m　分解能の高精度アナログ式水準器。
専用接続ケーブルとアナログ記録計を接続する事でデータ記録ができます!

■高精度アナログ水準器0.01mm/m表示
■用途:　定盤、工作機械などの高精度の水平出し、真直度、平面度測定
■材質:　
・気泡管に比べ、　素早く応答します。
・本器1台で3段階に切り替えて使用できます。
・アナログ電圧信号を使用して、一盤に販売されているアナログ入力の記録計等にそのまま接続することができます。
・レベルベース底面にねじ穴(M5xP0.8)が施され、特殊ベースや治具の取り付けができます。
■仕様:
・感度:
I:1目盛=0.01mm/m
II:1目盛=0.05mm/m
III:1目盛=0.1mm/m
・測定範囲　(3レンジ):
±0.2mm/m(1目盛0.01mm/m)
±1mm/m(1目盛0.05mm/m)
±2mm/m(1目盛0.01mm/m)
・使用温度範囲:　0〜40゜C　
・指示誤差:　±0.5目盛以内
・繰り返し精度:　±0.005mm/m以内
・外部出力信号:　
アナログ電圧出力
±200mV/フルスケール(各レンジ共)
接続可能な負荷抵抗・100Ω以上
・電源:　
9V角型乾電池x1
ACアダプタ(付属)
・連続使用時間:　
マンガン乾電池約　25時間
アルカリ乾電池約　50時間
測定条件により多少異なります。
・外形寸法:　L150xW85xH195mm　　※取手を除く　(ベース寸法:　L150xW55mm)
・質量:　2.9kg

レベルニックEL用接続ケーブル
■用途:　レベルニックEL-01Aとアナログ記録計との接続用
■特長:　レベルニックEL-01Aの信号出力端子とアナログ記録計の信号端子を接続
■仕様:
・長さφ3x5m
・記録計側:　バナナプラグ
・レベルニック側:　M3プラグ
・質量:　150g
