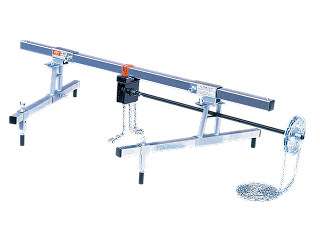

KTC　衝撃吸収ボディ対応 エンジンメカハンガ　AE901

No.	能力(最大使用荷重)	ウィンチ重量(kg)	kg
AE901	2,450N (250kgf)	6	16

●用途:　自動車用エンジンの保持専用工具です。
●適用:
・FF車の軽自動車から普通自動車のエンジンに対応します。
(フェンダー及びストラットタワー、フロントサポート取付ボルトのない車種、トラック、1BOXを除く)
・最大使用負荷:2,450N(250kgf)以下
●特長:
・近年多くの車に採用されている衝撃吸収ボディ車に対応します。
・フェンダーに傾斜があったり前下がりの場合でも、地面に対して平行に、安定したセッティングが可能です。
・従来品では対応できない、フェンダーリブが短く、フェンダー間にセットできない車種にも対応します。

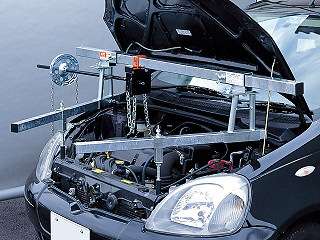

・エンジン保持状態で車両の移動及びリフト昇降作業が可能です。
・ブリッジを斜めにセットできるので、ベルト交換等の作業時に、ベルト上からブリッジをずらした使用が可能です。
・後付方式のウインチ採用。駆動部の左右付け替えが容易にでき、任意の位置に移動できます。
・車両をリフトアップした状態でも、チェーンホイルによりウインチを遠隔操作できます。

※セットポイントが樹脂になっている車種、セットポイントに取付ボルトが無い車種には使用できません。

※補修部品を設定しています。詳細は取扱店にお問合せください。

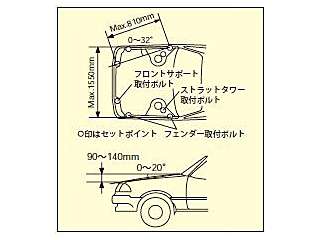

■適用詳細

エンジン質量	最大使用荷重=2450N (250kgf)
車幅	ブリッジ最大スライド幅=1550mm
エンジンルーム長さ	フット最大スライド幅=810mm
エンジンルーム窪み幅	スライドバー可変角度=32°(片側)
エンジンルーム高低差	高さ調整フット伸縮長さ=50mm
フェンダー傾斜角度	20°以内
セットポイントとなるボルトの最大外径	17.5mm
セットポイントとなるボルトの最大高さ	20mm

■エンジンメカハンガオプションキット(旧モデル対応キット)

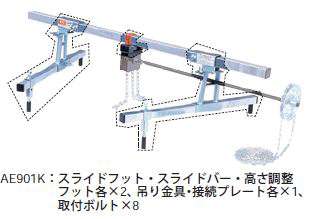

・No.AE901K (8.5kg)
●従来のエンジンメカハンガ(ATH10)のブリッジ(バー)を使用し、衝撃吸収ボディ車対応にするオプションキットです。
