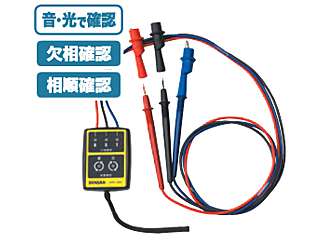

デンサン　検相器 　DPC-400

LED+ブザーでわかりやすい!


●クリップを主回路に接続するだけで、 相順・欠相の確認が簡単にできる
●クリップは脱着可能。外すと通常のテスターと同様に使える
●測定結果はLEDとブザーで表示するので、 測定がわかりやすい
●軽量コンパクト


■測定&確認方法
検相器のテストリードにクリップを装着し、回路の3相に接続して測定します。検相器はLEDとブザーで欠相や相順を表します

0,0	欠相確認LED	相順確認LED	ブザー音
正相順	3つのオレンジLED →全点灯	グリーンLED →点灯	間欠的に鳴る →ピッ、ピッ、ピッ
逆相順	3つのオレンジLED →全点灯	レッドLED →点灯	持続的に鳴る →ピーーーー
欠相 (単相)	欠相を示すオレンジLED →不点灯	グリーンとレッドLED →不点灯	持続的に鳴る →ピーーーー

■仕様

使用電圧	AC200 〜 480 V 3 相
連続使用時の時間制限	AC 200V:60 分以内 AC 480V:4 分以内
使用周波数範囲	20Hz 〜 400Hz
耐電圧	AC2200V/1 分間
寸法(本体)	H80×W59×D23mm
寸法(測定コード)	約1m
質量	約200g
