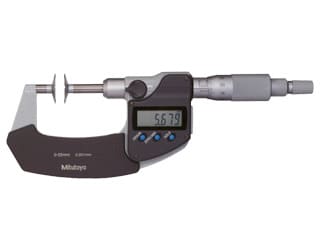

ミツトヨ　直進式歯厚マイクロメータ　PDM-M

・平歯車、はすば歯車の「またぎ歯厚」を測定します。
・スピンドルは直進式
・歯車ピッチの測定可能範囲は0.5〜6モジュールです。
・測定データの出力端子があり、統計的工程管理システムや計測システムが構成できます。
・定圧装置付
・デジマチック(LCD)

<共通仕様>
最小表示量　0.001mm
測定子直径　φ20mm
平面度　1μm

PDM-25M　測定範囲0〜25mm、器差±4μm、平行度4μm
PDM-50M　測定範囲25〜50mm、器差±4μm、平行度4μm
PDM-75M　測定範囲50〜75mm、器差±6μm、平行度6μm
PDM-100M　測定範囲75〜100mm、器差±6μm、平行度6μm
