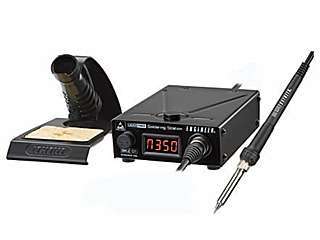

エンジニア　コテライザー　SKZ-01

最高105Wの高出力で熱吸収の大きい基板や部品にも対応。
超コストパフォーマンスに優れたエコノミータイプ。

【内容】
●ステーション
●コテ
●ダイヤルノブ
●コテ台
●クリーニングスポンジ
●調整ドライバー
●ミニスパナ

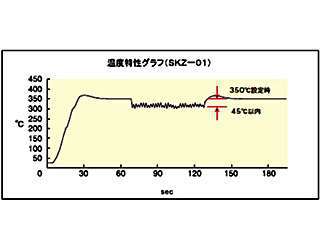

〔設定条件〕
・紙フェノール銅張積層板にφ1.2×10mmの半田を1/3secでの半田付け温度特性
・鉛フリー半田を使用

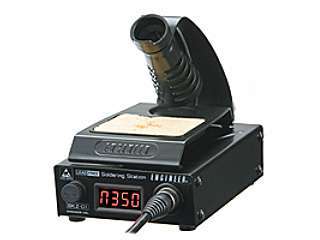

ステーションレイアウト
●ステーションの上部に専用コテ台が設置可能。作業スペースを有効に活用きます。

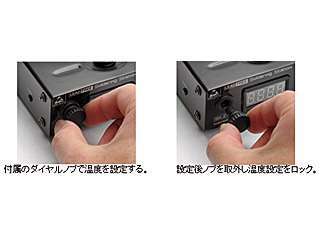

設定温度管理
●ノブの脱着により設定管理とロック(解除)ができます。

ランニングコスト低減
●コテ先とヒーター、センサーが独立しておりコテ先のランニングコストが低減されます。

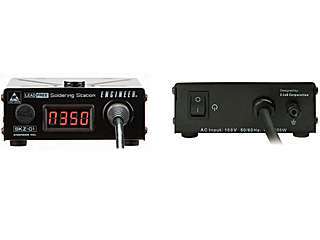

■フロントパネル
■バックパネル

※特徴:　
●105Wの最高出力(MAX)で熱収の大きい基板や部品に対応できます。
●高感度のフィードバックセンサーにより、連続作業時でも設定温度近傍に制御されます。
●コテ先は、高感度・高出力パワーによりコテ先のメッキ厚を増やし、従来品に比べて最●大約1.3倍の寿命を 向上させました。
●ESD対応グリップ　
電源コードは3芯(2極接地型)になっています。

※一般的なコンセント(2芯)でご使用の場合は2P-3P変換プラグ/SS-15(別売)で変換して下さい。

製品仕様

■本体仕様

品　　　番	SKZ-01
電　　　源	AC100V　50/60HZ
消費電力	20W/105W(max135W)
制御温度	250〜500℃
温度精度	無負荷時±2℃
ステーション(出力)	DC 0〜30V
ステーション(リーク電流)	5mA以下
ステーション(ヒューズ仕様)	250V/T3A
ステーション(外観寸法)	100(W)×40(H)×150(D)mm
ステーション(コード)	1.4m
ステーション(重量)	0.72kg

■半田コテ仕様

アース間抵抗	2Ω未満
リーク電圧	1.8mV未満
ヒーター仕様	セラミックヒーター
コテ全長	180mm
コード	1.1m
重量	94g

■オプション

品番	品名
SKZ-10	半田コテ(SKZ-11付)
SKZ-31	セラミックヒーター
SKZ-32	コテ台
SKZ-33	クリーニングスポンジ
SKZ-34	取替え用ヒューズ
SKZ-39	温度設定ダイヤルノブ
