ネオアーク　12LDマーキング　DMSH-3L


特長
1.小型軽量
2.焦点可変　スポット径が小さく(1m先で1Φ以下)
線幅が細い(1m先で1mm以下)
3.消費電力が少ない　2VA以下
4.寿命が長い　全シリーズとも10000H以上


取扱上の注意
・レーザーダイオードはノイズ、電気的なパルス等に大変弱い素子です。
なるべく動力線やモーター・ソレノイド・SCR等の部品と電源との共用をさけて下さい
・使用温度範囲は最大40℃までです。ホルダー等でしっかり放熱してください。
使用温度が高いほど寿命が短くなる場合があります。
・ノイズ、サージ対策は施しておりますが、モーター・ソレノイド・インバーター
等の電源の近くでの使用及び動力用ケーブルとの並送はしないで下さい。

型名	DMSH-3L	DMSH-3S	DMSH-3SP	SMSH-3LP

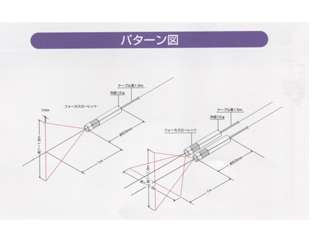

照射パターン	直線	スポット	小十字	十字線
レーザー出力	3mW	3mW	3mW	3mW
波長	635nm	635nm	635nm	635nm
線長	1m〜3m	-	約200mm	1m〜3m
スポット径線幅	1mm以下	1Φ〜8Φ	1mm以下	1mm以下
焦点調整方式	レンズ焦点可変式 (ヘリコイド可変)	レンズ焦点可変式 (ヘリコイド可変)	レンズ焦点可変式 (ヘリコイド可変)	レンズ焦点可変式 (ヘリコイド可変)

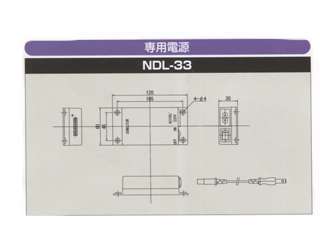

電源	分離(専用電源NDL-33)	分離(専用電源NDL-33)	分離(専用電源NDL-33)	分離(専用電源NDL-33)
消費電力	1VA	1VA	1VA	2VA
入力電圧	AC85V〜260V対応	AC85V〜260V対応	AC85V〜260V対応	AC85V〜260V対応
寸法	図3　12Φ×53mm	図3　12Φ×53mm	図3　12Φ53mm	図4　12Φ×53mm×2本
質量	180g	180g	180g	250g
使用温度	-10℃〜40℃	-10℃〜40℃	-10℃〜40℃	-10℃〜40℃
安全基準JISクラス分け	2M	3R	3R	2M
