ピーシーコックス　ウルトラポイントガン　マニュアル　



モルタル用注入ガン

ウルトラポイントガン　マニュアル


<使用方法>

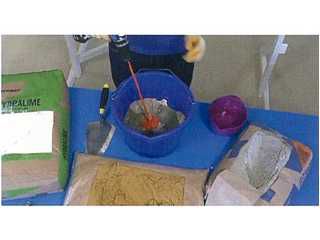

1.　材料を準備します。

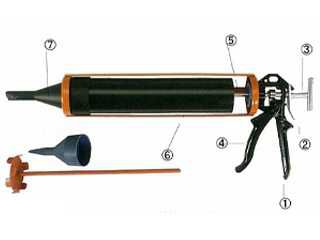

2.　?のプレートを抑えながら?を手前に引っ張ります。

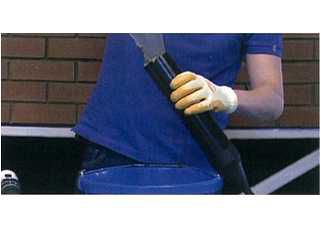

3.　?の筒を取り外し材料を上から充填します。

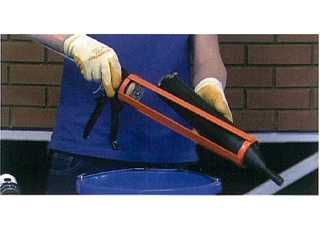

4.　筒をガンに戻し、?のプレートを抑えながらプランジャーが材料に届くまで
　　?のロッド棒を押します。

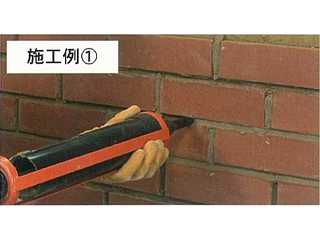

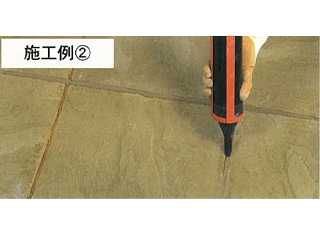

5.　?のトリガーを引いてコーキングガンと同じ様に材料を吐出します。

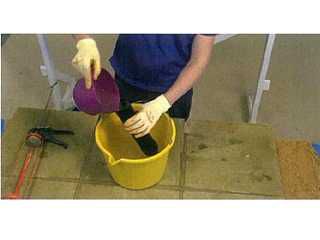

6.　使用後は筒とノズルの中をキレイに洗浄します。

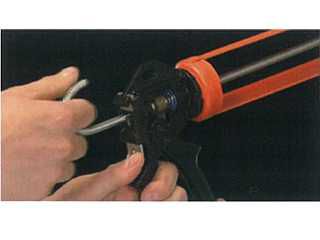

※滑りが悪い場合は、パッキンを筒とのはめあい硬さを
　プレンジャーに取り付けているナットで調整します。

プランジャーの調節方法
滑りが悪い・・・ナットを締める。
滑りがゆるい・・・ナットを緩める。
この時ナットを緩めすぎると筒(?)からプランジャー(?)が抜けなくなりますのでご注意下さい。

ノズルの交換
施工部の幅に合わせてノズルを取り替えてください。
黒:幅広　　　　　グレー:幅狭
　　　(グレーのノズルは施工部に合わせてノズルのカットが可能です。)

キットにはミキシングパドルとノズル2つが含まれます。

容量　:　800ml
