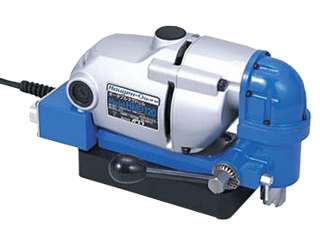

オグラ　小型磁気ボール盤(ポータブルマグドリル) HMD120

小型磁気ボール盤(ポータブルマグドリル) HMD120

かつてない「超小型」 軽量マグドリル(携帯用磁気ボール盤)
だから、高精度加工の用途が広がる!もっと使える!

高所で使える!せまくても使える!持ち込んで使える!

移動して使える!重ね板の通り穴あけも、
チャンネル材のフランジ部穴あけもこなす!

Hougen-Ogura ポータブルマグドリルModel:HMD120は、
単相交流100V電源で使え、小型ながら強力670Wモーターと
180mm×120mmサイズのマグネット(磁気盤)を組み合わせて、
可能なかぎり軽量コンパクトをめざして開発されました。

刃物を上下させる操作のための「送りハンドル」には簡便な
ピン式のロック機構があり、安全の目的とともに、ロックさせれば
送りハンドルが加工箇所から加工箇所への移動の際に持ち手として使えます。

また、本体ハウジングの頭部にも着脱できる付属の専用
ハンドルグリップが取り付けられ、重量バランスがとれるので現場から現場への持ち運びに便利です。
加工時に空間を最大に活用するために、
このハンドルグリップも、送りハンドルもともに取り外すことができます。

モーター	単相交流100V　670W　50/60Hz
無負荷時回転数	450 rpm
穴あけ能力	穴径12mm〜27mm(最大板厚 21mmまで)
スピンドルアーバー	ツイストロック・クイックリリース方式
本体外形寸法	長さ…298mm 幅(送りハンドル取付時)…215mm 高さ(本体グリップなし)…166mm (付属の本体グリップ取付時)…209mm
磁気ベース寸法	180mm(長さ)×100mm(幅)
本体質量	9.5kg(電源コード、本体グリップ含まず)
カッター刃物	専用「Rotabroach 17,000シリーズ」 バヨネットタイプ・ツイスト・ ロック・シャンク方式カッター 12mm〜27mm各サイズ (ハイス鋼刃物) 「Rotabroach 11,000シリーズ」 プラケース入りセット商品 シートメタル・カッター 8mm〜20mm各サイズ(ハイス鋼刃物) セットに付属のHMD120専用 アダプターシャンクを 取り付けることで HMD120用刃物として お使いいただけます。
マグネット	二重コイル式
最大磁力	9mm厚プレート対応にて、 5,700N(581kgf) 21mm厚プレート対応にて、 9,000N(918kgf)
最小吸着板厚	5.0mm
標準付属品	キャリングケース 本体運搬用グリップ 送りハンドル 安全ストラップ 固形切削オイル 接地アダプタ 取扱説明書 パイロットピン#17,000用
オプション(別売)	カッター刃物
