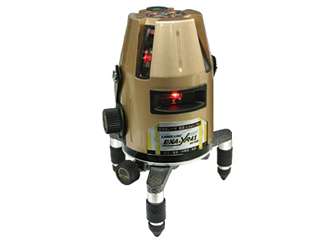

STS レーザー墨出器　EXA-YR41　本体のみ

EXA-YR41　　W両縦・おおがね・水平・地墨点

高輝度レーザーを搭載し明るさは従来の約2倍!(STS比)
今まで見えにくかった明るい場所でもより見やすくなりました。

◆耐水・防塵IP54相当
過酷な現場環境にも耐える防塵・防水性能IP54相当。もっぱら室内で使用するユーザー様も防塵機能は欠かせません。

◆受光器対応
専用受光器SS-50Zを使用すれば、レーザーの見えない明るい場所でも最大約50m、レーザー位置を検出可能!
→専用受光器(オプション)SS-50Z(クランプ付)

◆見やすい光る気泡管
薄暗い現場でも確認し易い光る気泡管を採用。又、電源ON/OFFが一目で確認できるため電源の切り忘れを防止します。

◆自動補正OFFモード(EXA-YR21、EXA-YR41のみ)
自動補正OFFモードでは、自動補正範囲(±3°)以上の角度でも任意の傾きでレーザーラインを照射することができます。

◆収納脚(※EXA-YR41のみ)
EXA-YR41は開脚・閉脚することが可能です。本体を設置する場所が狭い時や壁際での使用時に大変便利です。

◆壁際にレーザー照射
EXA-YR21なら壁際　約4cm
EXA-YR41なら壁際　約4.5cmにレーザー照射が可能。
壁際の墨出しにとても便利です。

◆充電式電池使用可能
単3型充電式ニッケル水素電池(AA2300)が使用可能。専用急速充電器(QCS-55)との組み合わせにより
使い捨ての電池よりも効率よく節電&エコが可能です。

◆盗難火災保険付
STSトータルサポート(注1)
保証期間はご購入翌日より1年間。(事前登録が必要です)
(注1)盗難火災保険加入申込用紙が添付されている商品を購入されたお客様が火災、盗難に遭われた場合につき補償させて頂きます。(受光器、アクセサリー、三脚は対象外です。)
回転微動ネジ付きで床墨合わせも簡単です。
ホコリに強いタッチパネル採用でレーザー照射も自由自在!
傾斜警告センサーや電池残量警告等、安心機能も充実

◆標準付属品
肩掛けベルト
単3乾電池×4本
専用ケース



光源	635nm 650nm地墨点　赤色半導体レーザ
光出力	2.5mW以下　クラス　1M(JIS　C6802:2005)
パルス幅	周波数　50μs/ 10kHz ±10%
線幅	1.5mm/5m
精度	水平・垂直±1mm/10m  鉛直±1mm/5m
自動補正範囲	±3°
傾斜警告	有　補正範囲外時　全レーザ点滅及びブザー音
制動方式	磁気制動方式
本体回転機構	360°
回転微動装置	有　可動範囲約3°(5mで約260mm)
電池残量警告	有　メインパイロットランプ　点滅
電源	アルカリ乾電池　単3形(LR)×4本 別売りのACアダプターを使用してAC100V対応
◆連続使用時間　20℃　(アルカリ電池使用時)通常モード	1本照射(1H)約44.5時間 2本照射(2VD)約22時間 3本照射(2V1HD)約13.5時間 4本照射(4VD)約10時間 全照射(4V1HD)約7.5時間
◆連続使用時間　20℃　(アルカリ電池使用時)高輝度モード	1本照射(1H)約38時間 2本照射(2VD)約16時間 3本照射(2V1HD)約10時間 4本照射(4VD)約7.5時間 全照射(4V1HD)約5.5時間
使用温度範囲	-10℃〜45℃
防塵・防水	有　IP54相当
受光器対応	対応　オプションのSS-50Z使用
屋外最大到達距離	約50m(オプションのSS-50Z使用時、但し使用環境により異なる)
本体寸法・重量	Φ90(ボディ部)×H190mm/1.03kg(乾電池含む)
★下記はオプションの受光器についてです。★
表示	高輝度LED(3色)正面・側面・裏側のトリプル表示、およびブザー音
検出距離	約1.5m〜最大約50m(使用環境により異なる)
検出精度	15m以内　±0.5　　 35m未満±1.0mm    35m以上±1.5mm
電源	アルカリ乾電池　単3形(LR6)×4本(別売のACアダプターを使用してAC100V対応)
連続使用時	約50時間(アルカリ乾電池使用時)
使用温度範囲	-20℃〜+50℃　結露なきこと
防水防塵	有　IP56相当
電池残量警告	有　電源パイロットランプ点滅
オートパワーOFF	有　最後に操作又は受光後約6分
寸法・重量	150×52×19mm 145g
