エクセン　高周波振動モータ　HKM30LF

小型軽量ながら強力な振動を発生し、コンクリート二次製品のボックスカルバートや
コンクリートセグメント・L型擁壁・PC板などの大型コンクリート製品から農業用や
道路用の小型製品に至るまで幅広く活躍できる外部振動機です。また、地下鉄や
トンネル・シールド工事などの二次巻きコンクリート打設にも適しています。

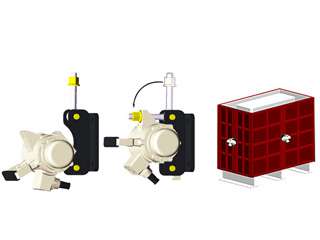

着脱が簡単なボルト1本による固定方式ですが、安定した振動伝達と共振の無い低騒音打設が可能です。

密閉構造
機密性が高いので、型枠に取り付けたまま蒸気養生が可能です。絶縁低下の防止と作業性をアップいたします。

遠心力の調整で低騒音打設が可能

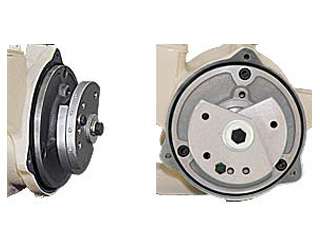

モータ両サイドのウェイト(偏心振子)の簡単な調整と高周波インバータの併用により、生コン投入量に合わせた遠心力で低騒音打設が可能です。

インバータ使用により周波数変換が可能
高周波インバータシリーズ(ボリューム付き)を使用して、製品の大きさや型枠形状に合わせて振動数の設定が可能です。高周波振動モータの振動数と遠心力自由選択で、打ち込み時と仕上げ時に別々の振動を与えたり、
型枠との共振を避けた静音打設に使用しています。

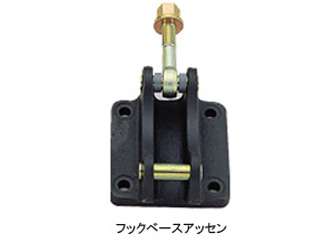

ベースが3機種とも共通使用可

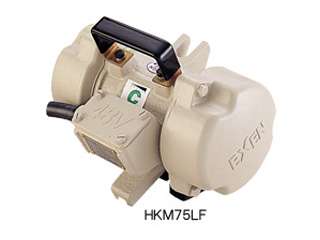

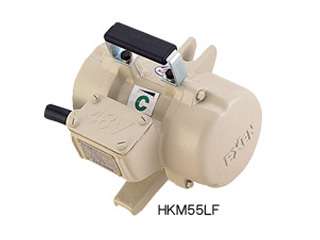

HKM30LF、HKM55LF、HKM75LFともに取付ベースは共用になっています。
工場内で型枠を移動させたり振動の強弱を必要とするとき、ベースは共通で3機種を自由に取付けできます。


品番	HKM30LF	HKM55LF	HKM55LFS	HKM75LF	HKM75LFS
出力W	300W	550W	550W	750W	750W
電圧V	48V	48V	48V	48V	48V
電流A	8.0A	12.5A	12.5A	17.0A	17.0A
中間スイッチ	無	無	有	無	有
周波数Hz	100~240Hz	100~240Hz	100~240Hz	100~240Hz	100~240Hz
振動数Hz	50~120Hz	50~120Hz	50~120Hz	50~120Hz	50~120Hz
遠心力kN	2.75kN	8.83kN	8.83kN	11.8kN	11.8kN
質量kg	10.0kg	16.5kg	17.5kg	21.3kg	22.3kg
