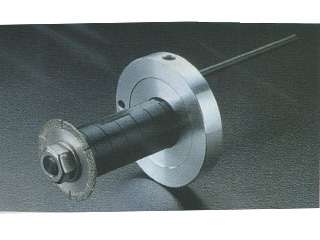

ハウスBM　インサイドカッター(内面カッター)　ISE41



■用途
●立ち上げ塩ビパイプの内面からの切断作業に。

■仕様
●使用電動機:100mmディスクグラインダー(M10×P1.5)

■特長
●高速回転対応のガイドローラーと天場受円盤機能により
安定した切断作業がおこなえます。
●天場受円盤の移動調整により切断長さ(深さ)の変更が可能です。


インサイドカッターISE41使用例
・100mmディスクグラインダーのスピンドルを上に向け、フランジ類を
全て外し、ディスクグラインダーのロックピンを押えながら、
インサイドカッターをスパナでスピンドルねじ部にしっかりと
取付けてください。その後必ず共回り止め棒を取り付けてください。

塩ビパイプの切断位置(深さ)を決めて、パイプの内面に回転
ガイドローラーがあたるまでダイヤ刃で切りこみ、インサイドカッター
を水平に保持し、反時計方向に一周廻して切断してください。


品番	切　断　適　応　能　力	最大切断肉厚 　　(mm)
ISE41	塩ビパイプ　VU40〜VU250 塩ビパイプ　VP50〜VP125	8.0
