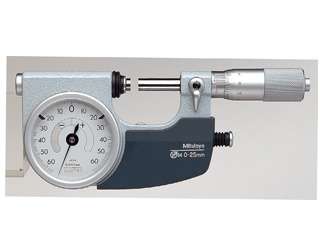

ミツトヨ　指示マイクロメータ　IDM-25R　510-121



・多品種少量生産部品の測定に最適です。

・手に持っての測定を想定した設計で、安定した
測定を実現します。

・25mmタイプは測定者の使い勝手を考慮して
押しボタン位置の違う機種(IDM-25R、IDM-25RL)を
ご用意しております。

・指示誤差1μm、目量1μmの高精度化を実現しています。

・研削クーラントの飛沫などが直接かかる加工現場での
使用が可能な保護等級IP54の防水構造です。

・インジケータ部のオオイ板にハードコーティング処理を
施し、耐油性、耐傷性が向上しています。

・インジケータ部は読取りやすい大形目盛を採用しています。

・ゼロ調整機能を全機種に搭載しています。

・測定面は超硬合金チップ付

■精度
・平面度:0.3μm
・平行度
IDM-25R、IDM-25RL、IDM-50R:0.6μm
IDM-75R、ISM-100R:1μm
・器差:±2μm
・スピンドル送り誤差:3μm
・インジケータの指示バラツキ:0.4μm
・インジケータの指示誤差:1μm

■仕様
IDM-25R
測定範囲(mm):0〜25
インジケータの指示範囲(mm):±0.06
目量(mm)
マイクロメータヘッド:0.001
インジケータ0.001
測定力(N):5〜10
押しボタン:右側
質量(g):520

IDM-25RL
測定範囲(mm):0〜25
インジケータの指示範囲(mm):±0.06
目量(mm)
マイクロメータヘッド:0.001
インジケータ0.001
測定力(N):5〜10
押しボタン:左側
質量(g):530

IDM-50R
測定範囲(mm):25〜50
インジケータの指示範囲(mm):±0.06
目量(mm)
マイクロメータヘッド:0.001
インジケータ0.001
測定力(N):5〜10
押しボタン:左側
質量(g):670

IDM-75R
測定範囲(mm):50〜75
インジケータの指示範囲(mm):±0.06
目量(mm)
マイクロメータヘッド:0.001
インジケータ0.001
測定力(N):5〜10
押しボタン:左側
質量(g):820

IDM-100R
測定範囲(mm):75〜100
インジケータの指示範囲(mm):±0.06
目量(mm)
マイクロメータヘッド:0.001
インジケータ0.001
測定力(N):5〜10
押しボタン:左側
質量(g):970
