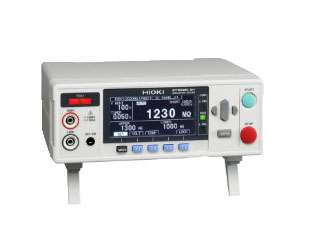

日置　絶縁抵抗試験器　ST5520



絶縁抵抗検査の「すばやく」を実現!!


【特長】

●最速50msですばやく判定
●残留電圧をすばやく放電
●自由な試験電圧値設定(1V分解能、25〜1000V設定)
●コンタクトチェック機能(接触不良による誤判定防止)
●短絡チェック機能(不具合予備軍の市場流出防止)


【仕様】

測定項目	絶縁抵抗(直流電圧印加方式)
試験電圧/測定レンジ (オートマニュアル)	25V≦V<100V(2.000/20.00/200.0MΩ) 100V≦V<500V(2.000/20.00/200.0/2000MΩ) 500V≦V≦1000V(2.000/20.00/200.0/4000/9990MΩ)
基本確度	±2%rdg.　±5dgt 25V≦V<100V[0〜20MΩ] 100V≦V<500V[0〜20MΩ] 500V≦V≦1000V[0〜200MΩ]
測定スピード	FAST:30ms/回 SLOW:500ms/回
表示部	LCD(寿命100,000時間)、バックライト4段階
メモリ機能	◆保存内容:定格測定電圧値 　　　　　　　　コンパレータ上下限値　 　　　　　　　　試験モード 　　　　　　　　判定ビープ音 　　　　　　　　試験時間　　 　　　　　　　　応答時間 　　　　　　　　抵抗レンジ 　　　　　　　　測定スピード ◆メモリ数:最大10通り(セーブ/ロード可能)
コンパレータ設定	UPPER_FAIL:測定値≧上限値 PASS:上限値>測定値>下限値 LOWER_FAIL:測定値≦下限値
判定処理	ビープ音、PASS/U.FAILL.FAILをLED点灯 UL_FAIL時はU.FAIL/L.FAILを同時点灯 外部I/O出力　RS-232C判定出力
試験時間タイマ	0.045s〜999.999s(0.001s分解能)で電圧印加から合否判定までの時間を設定可能
応答時間タイマ	試験開始後、コンパレータ判定動作を0.005s〜999.999s(0.001s分解能)で設定された時間が経過するまで禁止
アナログ出力	DC+4V　f.s
インタフェース	RS-232C(標準装備)、外部I/O(外部コントロール用入力、判定結果出力) BCD出力(ST5520-01のみ)
電源	AC100〜240V　50/60Hz　25VA　max
寸法・質量	215Wx80Hx166Dmm　　　　1.1kg


【付属品】

取扱説明書×1 電源コード×1 外部I/Oコネクタ×1 コネクタカバー×1


※本体のみでは測定できません。
　測定目的に応じてオプションのテストリードが必要です。
　お問い合わせください。
