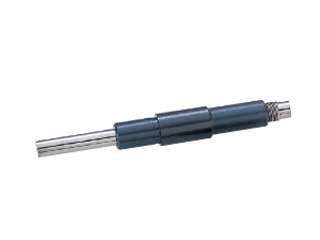

ミツトヨ　マイクロメータヘッド精密送りねじ　AS-25　04AZA164



・従来からあるマイクロメータヘッドの他に、精密位置決め機構や
微動送り機構用にシンプルで、かつ廉価な精密送りねじを製作いたします。
・お客様のご希望に合わせた寸法形状並びに標準送りピッチ0.5mmの
他に、0.25mmなど特殊仕様の製作もお受けいたします。

・耐久性:10万回を保証(使用条件は負荷4kg)

●主な用途
・精密送りステージ用
・光学素子(ミラー、プリズム)の微動調整用
・光ファイバー調芯装置用
・各種組立調整治具

■仕様

パーツNo.	04AZA164	04AZA165
符　号	AS-25	BS-25
ストローク 　(mm)	25	25
送りピッチ 　(mm)	0.5	0.5
送り精度 　(μm)	±2	±2
ステム径 　(mm)	0 φ10-0.009	0　 φ10-0.009
先端径 　(mm)	φ6.35	φ6.35
後端径 　(mm)	0 φ6-0.015	0 φ6-0.015
ねじ呼び径	M7.35×0.5	M7.35×0.5
スリーブ外径 　　(mm)	φ12	φ12
測定面	超硬合金チップ付	超硬合金チップ付
質量(g)	61	64
その他	ASタイプ: スピンドル先端平面 +ナット無し	BSタイプ: スピンドル先端平面 +ナット有り
