スリーエッチ　SS50　シンプルスナッチ


シンプル型ブロック

■シンプルスナッチ
・小型・軽量で持ち運びが容易
・全長が短くて空間を有効に活用可能。綱道のRが小さく小径ワイヤーロープを痛めない。
・シーブと側板の間にワイヤーロープがはさまらない形状。
・全メッキさらに弯曲止め金具は腐食に強く野外作業でも安心。
・勿論安全係数5以上で設計、強力安全。
・使用頻度の多い作業や、シーブが高速回転する場合はベアリング入(シルバー色)を、ご使用ください。
※シンプルスナッチは必ず側板を閉じた状態でご使用ください。

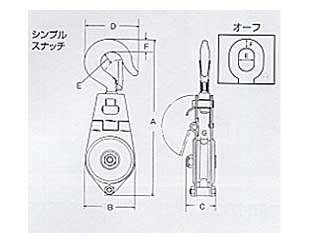

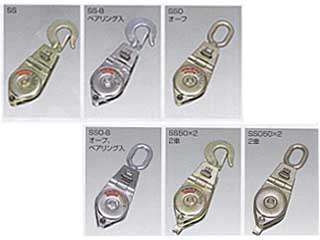

型式	名称	車径 mm	使用荷重 kg	自重 g	全長A mm	巾B mm
SS50	シンプルスナッチ	50	250	520	180	58
SS50-B	シンプルスナッチ ベアリング入	50	250	520	180	58
SSO50	シンプルスナッチ オーフ	50	250	520	175	58
SSO50-B	シンプルスナッチ オーフベアリング入	50	250	520	175	58
SS50×2	シンプルスナッチ 2車	50	250	1000	192	58
SSO50×2	シンプルスナッチ オーフ2車	50	250	1000	186	58




厚さC mm	フック巾 折れピン 長さD mm	E mm	F mm	溝巾 G mm	シャフト径 mm
35	60	10	16	9	10
35	60	10	16	9	10
35	40	20	10	9	10
35	40	20	10	9	10
57	60	10	16	9	10
57	60	10	10	9	10
