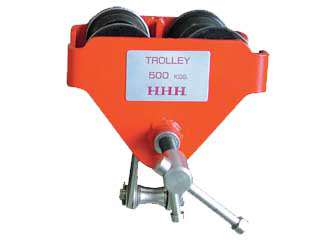

スリーエッチ　BT0.5ton　ビームトロリー


ビームトロリー

●ハンドルを回すだけで、60〜150mm幅のH型鋼・I型鋼に簡単に取付ができます。
●80〜175mm幅対応のワイドタイプもご用意しております。

取付方法
●車輪をビームに乗せ、ハンドルを回して両輪で挟み込んでください。
●ビームと車輪のガイドの間隔は円滑に動くよう1.5〜3mmの隙間をあけてください。

※使用上の注意
●取付後はゆrみ防止のため、ゆるみ止めバーを回して、フレーム側に強く締めつけてください。

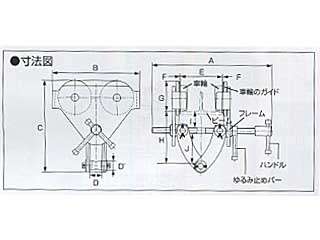

型式	使用荷重 (kg)	適用ビーム幅 (mm)	最小回転半径 (m)	A (mm)	B (mm)	C (mm)	D (mm)
BT0.5ton	500	60~150	0.8	256	156	132~184	25
BT1ton	1000	60~150	1	256	187	148~200	25
BTW1ton	1000	80~175	1.3	320	240	195~230	40

D` (mm)	E (mm)	F (mm)	G (mm)	H (mm)	I (mm)	J (mm)	自重 (kg)
20	60~150	1.5~3	58	55~100	30	20~65	3.5
20	60~150	1.5~3	65	65~110	35	20~65	4.5
25	80~175	1.5~3	88	110~140	45	35~80	11.5

BTW1tonはワイドタイプとなります。
