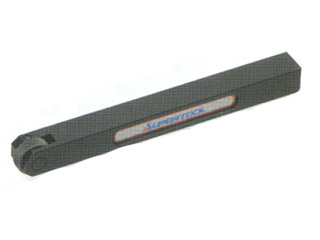

スーパーツール　KHP1　転造ローレットホルダー　・S型


転造ローレット

ホルダー　・S型

小径加工平目用


●ローレットホルダー　KH-S1　タイプの小型サイズ版です。

●外径　12mm　のローレット駒を採用することにより、小径素材に対応しております。

●シャンクの取付位置(ローレット駒に対する)を2タイプ用意しました。

?KHN1L　:　シャンクの上面がローレット駒の取付中心と一致するタイプです。

?KHP1　:　シャンクの中央がローレット駒の取付中心と一致するタイプです。

●ローレット駒の配置を片側に偏らせていることにより、段付部付近までの加工も容易にしています。

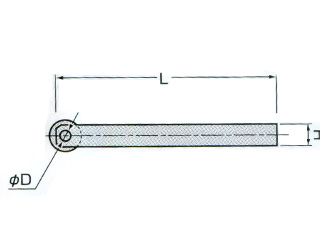

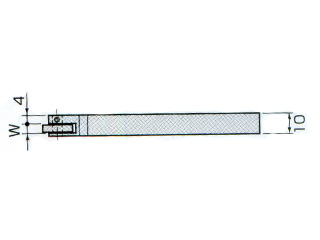

◇仕様

≪KHP1≫

・W　:4

・D　:5

・H　:10

・L　:100

・加工範囲　:φ3〜Φ30

・適応ローレット駒　:KNPF1〜F0.5

・質量　:75g
